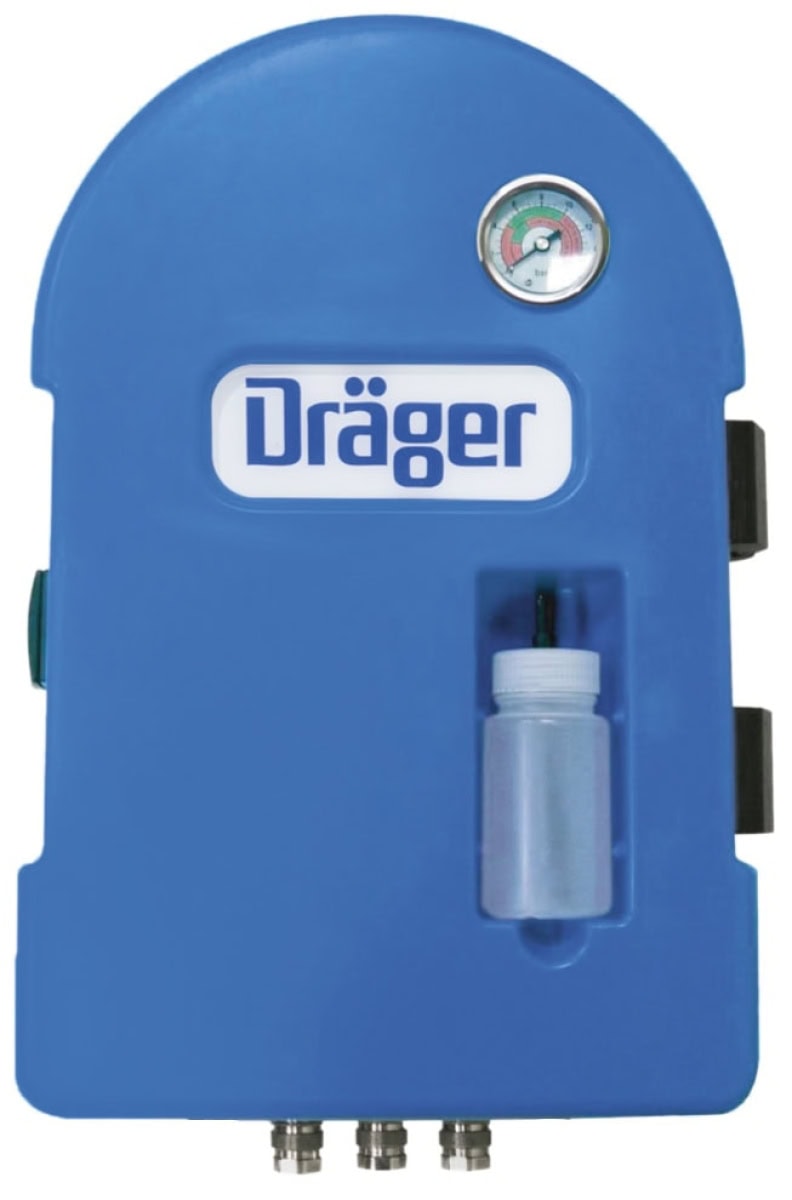

Dräger® PAS® Filter F3000 Druckluft Aufbereitungs Einheit 3359915, 760 (L./Min.), Ohne Vorfilter, Wandmontage, Max. 3 Personen, Zum Anschluss von Dräger® PAS® Druckluftsystemen
zurück
Das Dräger® PAS® F3000 Druckluft Einheit 3359915 (Wandmontage) — Immer zuverlässig saubere Druckluft gemäß EN 12021 für freies Atmen in industriellen Arbeitsumgebungen
Die Dräger® PAS® Filter reinigen zuverlässig Druckluft, beispielsweise aus einem vorhandenen Hochdrucknetz oder einem mobilen Kompressor von flüssigen und festen Partikeln, inklusive Öldampf und -geruch. Sie liefern damit eine hochqualitative Atemluft für den Anwender. Das Gehäuse besteht aus stoßunempfindlichem Polyethylen. Es ist ideal für den Innen- und Außeneinsatz geeignet.
Das Filtersystem filtert Flüssigkeiten und Feststoffe bis zu 0,01 μm sowie Öldämpfe und -gerüche bis zu 3 μg/l. Alle Modelle verfügen über Koaleszenz- und Aktivkohlefilter mit Duplex- Filterelementen. Die Modelle F3500 und F5500 sind zusätzlich mit einem Vorfilter ausgestattet, um grobe Verunreinigungen in der Luftzufuhr zu entfernen. Das Filtersystem besitzt weiterhin einen automatischen Ablass, der Kondensat von den Filtern eines Zylinders in einer Flasche auffängt.

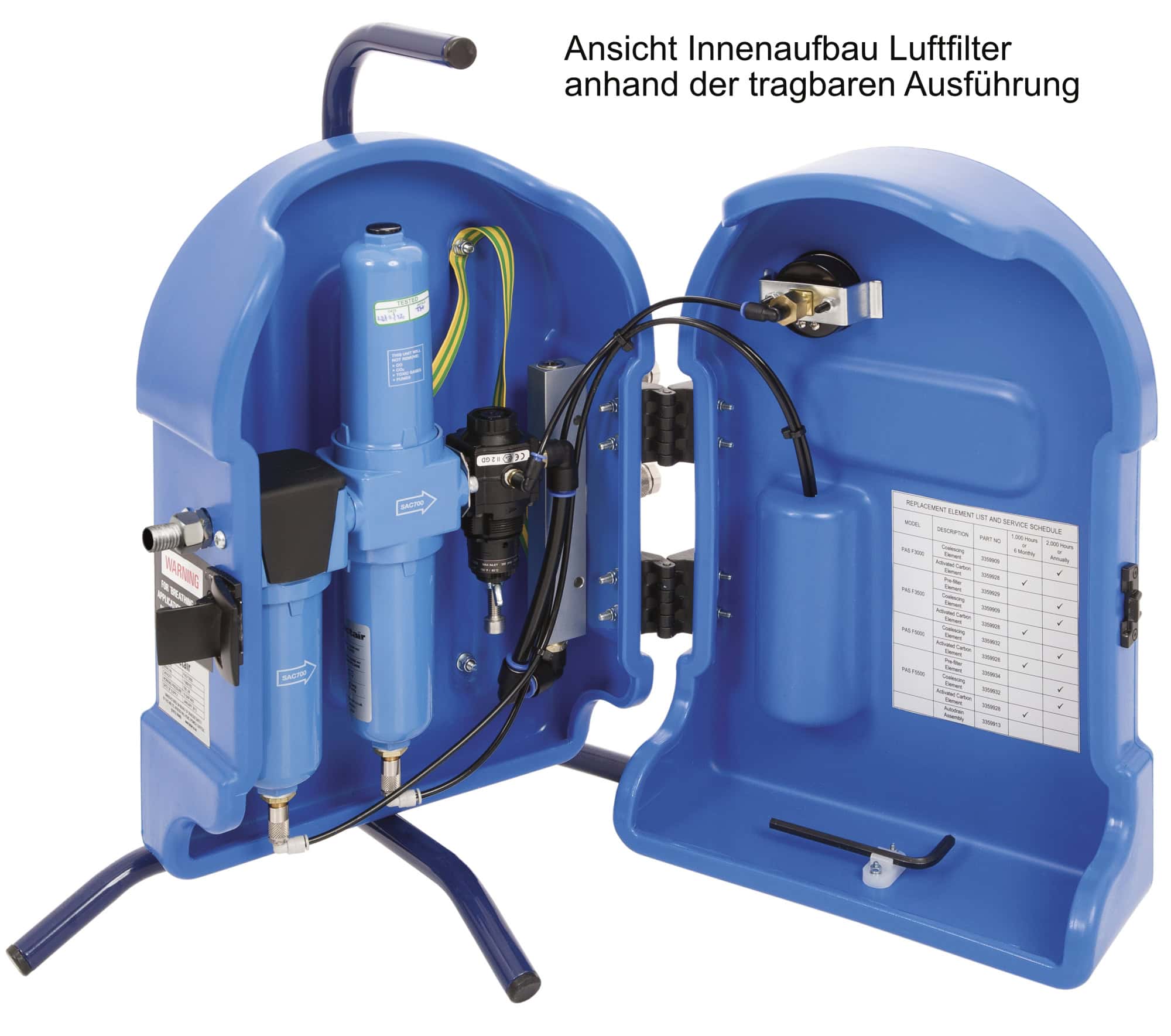

2 Ausführungen – Ortsfeste Installation mit Wandmontage oder Tragbare Ausführung mit Beingstell
Die PAS Filter können Sie fest an der Wand installieren oder auf dem Boden aufstellen. Bei der Variante Wandmontage sind die Anschlüsse unten angebracht. So können sich die Atemschutzträger in alle Richtungen bewegen, ohne dass die Schläuche abknicken. Die transportable Variante mit Tragegriff und seitlichen Anschlüssen verfügt über drei Standbeine. Das Gerät steht somit nicht direkt im Schmutz. Zudem geben sie ihm stabilen Halt auf unebenem Untergrund.
Druckluft manuell regelbar für den Einsatz von Überdruck- und Normaldruck Systemen
Der Vordruck, der aus der Leitung ankommt, lässt sich am Filter mithilfe eines Schlüssels einfach per Hand regulieren. Das heißt: Sie können Druckluft-Atemschutzgeräte nach DIN EN 14593 und DIN EN 14594 sowohl für Überdruck- als auch für Normaldruckmasken anschließen. Welcher Druck dafür eingestellt ist, zeigt das Manometer direkt am Filter an.
Volle Kompatibilität mit Dräger® Airline System Komponenten
Die PAS® Filter, z.B. angeschlossen an eine Ringleitung, sind die ideale Ergänzung für das gesamte Airline System mit Dräger-Komponenten (z.B. Dräger® ASV in Verbindung mit Dräger® PAS® Colt).
Wartung — Einfach und unkompliziert mit dem Dräger® Service
Die Wartung ist schnell und einfach erledigt. Die Wartung kann durch den Dräger® Service oder durch den Dräger® Service geschultes Fachpersonal erfolgen. Geeignetes Prüfzubehör ist ebenfalls verfügbar. Wir bieten unseren Kunden gerne auch die entsprechende Wartung / Schulung zu den Geräten über den Dräger® Service gleich mit an.
Die Einheiten haben folgende Wartungsintervalle:
Seyffer Profi Tipp: Für den Betrieb ohne spezielle Kupplung wird noch das PAS® Abschluss-Set Eingang 1 (Artikelnr.: AL01233) benötigt, damit man einen Druckluftschlauch ohne Kupplung anschließen kann. Anderenfalls wird der passende Kupplungssatz benötigt. Der Eingang bei der Einheit hat nur ein BSP Außengewinde. Dies sollte bei einer Neuanschaffung immer mit bedacht werden.
Einsatzbereiche:
Lieferumfang:
1x Dräger® PAS® Filter Einheit
1x Dräger® Aktivkohle Filter
1x Dräger® Partikelfilter
1x 6 mm Inbusschlüssel
Die Dräger® PAS® Filter reinigen zuverlässig Druckluft, beispielsweise aus einem vorhandenen Hochdrucknetz oder einem mobilen Kompressor von flüssigen und festen Partikeln, inklusive Öldampf und -geruch. Sie liefern damit eine hochqualitative Atemluft für den Anwender. Das Gehäuse besteht aus stoßunempfindlichem Polyethylen. Es ist ideal für den Innen- und Außeneinsatz geeignet.
Das Filtersystem filtert Flüssigkeiten und Feststoffe bis zu 0,01 μm sowie Öldämpfe und -gerüche bis zu 3 μg/l. Alle Modelle verfügen über Koaleszenz- und Aktivkohlefilter mit Duplex- Filterelementen. Die Modelle F3500 und F5500 sind zusätzlich mit einem Vorfilter ausgestattet, um grobe Verunreinigungen in der Luftzufuhr zu entfernen. Das Filtersystem besitzt weiterhin einen automatischen Ablass, der Kondensat von den Filtern eines Zylinders in einer Flasche auffängt.
2 Ausführungen – Ortsfeste Installation mit Wandmontage oder Tragbare Ausführung mit Beingstell
Die PAS Filter können Sie fest an der Wand installieren oder auf dem Boden aufstellen. Bei der Variante Wandmontage sind die Anschlüsse unten angebracht. So können sich die Atemschutzträger in alle Richtungen bewegen, ohne dass die Schläuche abknicken. Die transportable Variante mit Tragegriff und seitlichen Anschlüssen verfügt über drei Standbeine. Das Gerät steht somit nicht direkt im Schmutz. Zudem geben sie ihm stabilen Halt auf unebenem Untergrund.
Druckluft manuell regelbar für den Einsatz von Überdruck- und Normaldruck Systemen
Der Vordruck, der aus der Leitung ankommt, lässt sich am Filter mithilfe eines Schlüssels einfach per Hand regulieren. Das heißt: Sie können Druckluft-Atemschutzgeräte nach DIN EN 14593 und DIN EN 14594 sowohl für Überdruck- als auch für Normaldruckmasken anschließen. Welcher Druck dafür eingestellt ist, zeigt das Manometer direkt am Filter an.
Volle Kompatibilität mit Dräger® Airline System Komponenten
Die PAS® Filter, z.B. angeschlossen an eine Ringleitung, sind die ideale Ergänzung für das gesamte Airline System mit Dräger-Komponenten (z.B. Dräger® ASV in Verbindung mit Dräger® PAS® Colt).
Wartung — Einfach und unkompliziert mit dem Dräger® Service
Die Wartung ist schnell und einfach erledigt. Die Wartung kann durch den Dräger® Service oder durch den Dräger® Service geschultes Fachpersonal erfolgen. Geeignetes Prüfzubehör ist ebenfalls verfügbar. Wir bieten unseren Kunden gerne auch die entsprechende Wartung / Schulung zu den Geräten über den Dräger® Service gleich mit an.
Die Einheiten haben folgende Wartungsintervalle:
- 3 Monate: Prüfung der Luftqualität
- 6 Monate oder 1.000 Stunden: Tausch des Aktivkohlefilters
- 12 Monate oder 6.000 Stunden: Partikel + Vorfilter Austausch
Seyffer Profi Tipp: Für den Betrieb ohne spezielle Kupplung wird noch das PAS® Abschluss-Set Eingang 1 (Artikelnr.: AL01233) benötigt, damit man einen Druckluftschlauch ohne Kupplung anschließen kann. Anderenfalls wird der passende Kupplungssatz benötigt. Der Eingang bei der Einheit hat nur ein BSP Außengewinde. Dies sollte bei einer Neuanschaffung immer mit bedacht werden.
Technische Details:
Abmessungen: 430 x 280 x 162 mm
Eingangsanschluss: 1x 1/4" BSP (Außengewinde)
Ausgänge: 3x Dräger® CEJN 96 Serie (Außengewinde), Nicht länger als 100 m Schlauch Gesamtlänge anschließen
Min. Eingangsdruck: 4,5 bar
Max. Eingangsdruck: 16 bar
Max. Ausgangsdruck: 10 bar
Partikelfilter: Ja
Aktivkohlefilter: Ja
Vorfilter: Optional je nach Ausführung (Nicht nachrüstbar)
Durchflussleistung: 760 L./Min.
Max. Personenanzahl: 3 Personen
Betriebstemperatur: 0 °C - +40 °C
ATEX Zone: Schutzzone 2
Gewicht: 5 Kg Wandmontage / 6 Kg Tragbare Ausführung
Zertifikate: Atemluft gemäß EN 12021, Druckbereich gemäß EN 14593 und EN 14594
Produkt Details:
- Saubere Atemluft gemäß EN 12021
- Wartungsarm. Funktionsüberprüfung durch den Anwender möglich
- Manometer: Manuell einstellbare Druckluftzufuhr
- Geeignet für Systeme gemäß EN 14593 und EN 14594
- Äußerst widerstandfähige Bauweise mit stoßfesten Polyethlen Gehäuse
- Tabelle für Eingangsdruck und Durchflussanforderungen an der Innenseite
- Aktivkohlefilter und Partikelfilter
- Kondensatbehälter
- Leichte Reinigung
- Breite Zubehörpalette
Einsatzbereiche:
- Für Innen- und Außenanwendungen
- Chemische Industrie mit hohen Anforderungen
- In Umgebungen mit hohem Partikel-, Gase- und Dämpfe Anteil
- Landwirtschaft, Bauindustrie / Bausanierung
- Lebensmittelindustrie, Medizin und Gesundheitswesen, Pharma Industrie
- Metallverarbeitung, Papierindustrie, Holzbearbeitung
Lieferumfang:
1x Dräger® PAS® Filter Einheit
1x Dräger® Aktivkohle Filter
1x Dräger® Partikelfilter
1x 6 mm Inbusschlüssel
Drucklufteinheits Gewicht 5 Kg pro Stück
Atemluft gemäß EN 12021
Geeignet für Systeme gemäß EN 14593 und EN 14594
Angaben zur Produktsicherheit:
Hersteller: Drägerwerk AG & Co. KGaA, Moislinger Allee 53-55, 23558 Lübeck, Deutschland, E-Mail: [email protected]
Hersteller: Drägerwerk AG & Co. KGaA, Moislinger Allee 53-55, 23558 Lübeck, Deutschland, E-Mail: [email protected]
Produktsicherheitshinweise:
- Lesen Sie vor der Inbetriebnahme die vollständige Bedienungsanleitung, um eine sichere und korrekte Nutzung zu gewährleisten.
- Stellen Sie sicher, dass die Druckluft-Aufbereitungseinheit nur mit sauberer, trockener und ölfreier Druckluft betrieben wird, um Verunreinigungen im Atemschutzsystem zu vermeiden.
- Überprüfen Sie vor jeder Nutzung alle Komponenten auf Beschädigungen, insbesondere Filter, Schläuche, Anschlüsse und Ventile.
- Stellen Sie sicher, dass der maximale zulässige Arbeitsdruck der Aufbereitungseinheit nicht überschritten wird, um Schäden am System zu vermeiden.
- Regelmäßige Wartung ist erforderlich, um eine kontinuierlich hohe Luftqualität zu gewährleisten – folgen Sie den Wartungsvorgaben des Herstellers.
- Ersetzen Sie Filterkartuschen und andere Verschleißteile rechtzeitig, um die Filtrationsleistung und Reinheit der Atemluft zu erhalten.
- Überprüfen Sie die Luftqualität regelmäßig, um sicherzustellen, dass keine gesundheitsschädlichen Stoffe oder Partikel in das Atemschutzsystem gelangen.
- Stellen Sie sicher, dass die Aufbereitungseinheit an einem sauberen und gut belüfteten Ort betrieben wird, um Kontaminationen zu vermeiden.
- Verwenden Sie nur zugelassene und kompatible Komponenten und Ersatzteile, um eine sichere Funktion der Einheit zu gewährleisten.
- Achten Sie darauf, dass der Anschluss der Einheit an das Druckluftnetz korrekt und sicher erfolgt, um Leckagen oder eine unzureichende Luftzufuhr zu verhindern.
- Druckluft darf niemals direkt eingeatmet werden, sondern muss immer durch eine geeignete Aufbereitungseinheit gefiltert werden.
- Schalten Sie die Einheit vor Wartungs- oder Reparaturarbeiten vom Druckluftnetz ab, um Verletzungen durch plötzliche Druckentlastung zu vermeiden.
- Entsorgen Sie verbrauchte Filter und andere kontaminierte Bauteile gemäß den geltenden Umwelt- und Sicherheitsvorschriften.
- Vermeiden Sie den Kontakt mit Öl, Lösungsmitteln oder Chemikalien, da diese die Filter und Dichtungen beschädigen können.
- Achten Sie auf eine sichere Befestigung und korrekte Installation, um ein Umkippen oder unbeabsichtigtes Lösen der Druckluftanschlüsse zu verhindern.
- Schulen Sie alle Benutzer im sicheren Umgang mit der Druckluft-Aufbereitungseinheit, um Fehlnutzung und Gefahren zu vermeiden.
- Lassen Sie Wartungen und Reparaturen nur von geschultem Fachpersonal durchführen, um eine sichere Funktion zu gewährleisten.
- Überprüfen Sie vor der Nutzung angeschlossene Atemschutzgeräte auf ordnungsgemäßen Betrieb, um einen zuverlässigen Schutz zu gewährleisten.
- Gebrauchsanweisung nicht entsorgen. Aufbewahrung und ordnungsgemäße Verwendung durch die Nutzer sicherstellen.
- Nur geschultes und fachkundiges Personal darf dieses Produkt verwenden.
- Lokale und nationale Richtlinien, die dieses Produkt betreffen, befolgen.
- Nur geschultes und fachkundiges Personal darf das Produkt überprüfen, reparieren und instand halten.
- Für Instandhaltungsarbeiten nur Originalteile und -Zubehör verwenden. Sonst könnte die korrekte Funktion des Produkts beeinträchtigt werden.
- Fehlerhafte oder unvollständige Produkte nicht verwenden. Keine Änderungen am Produkt vornehmen.
- Hersteller bei Fehlern oder Ausfällen vom Produkt oder von Produktteilen informieren.
