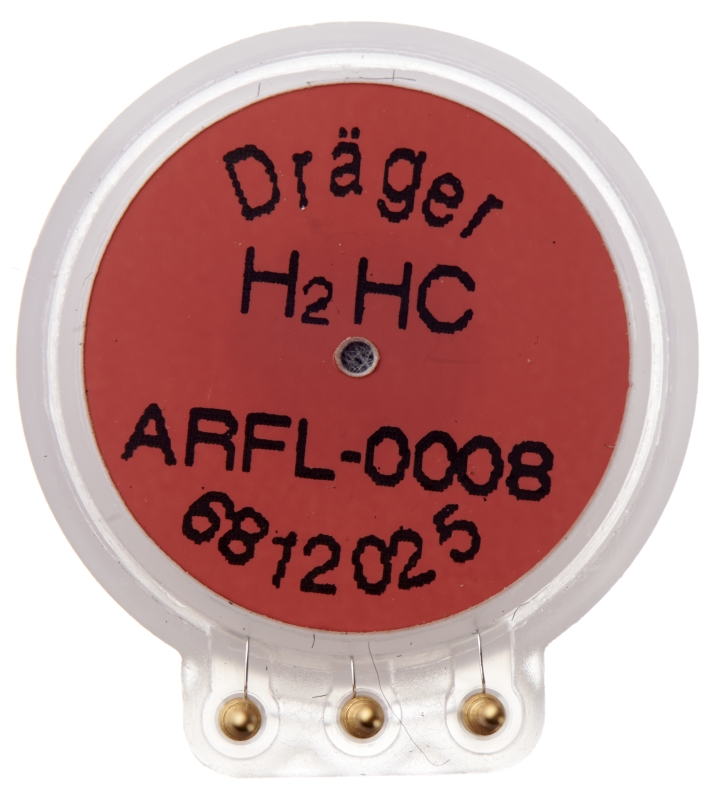

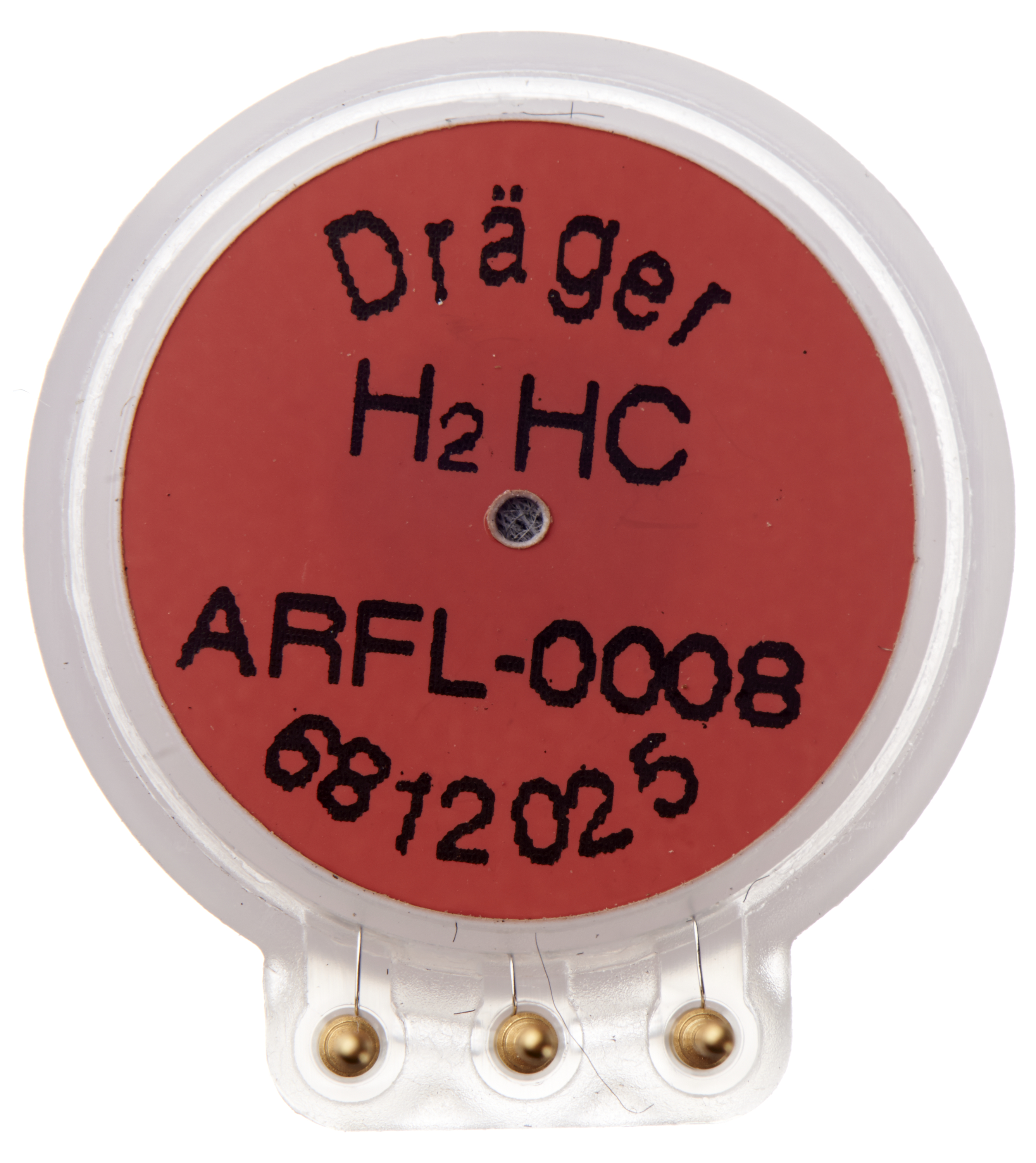

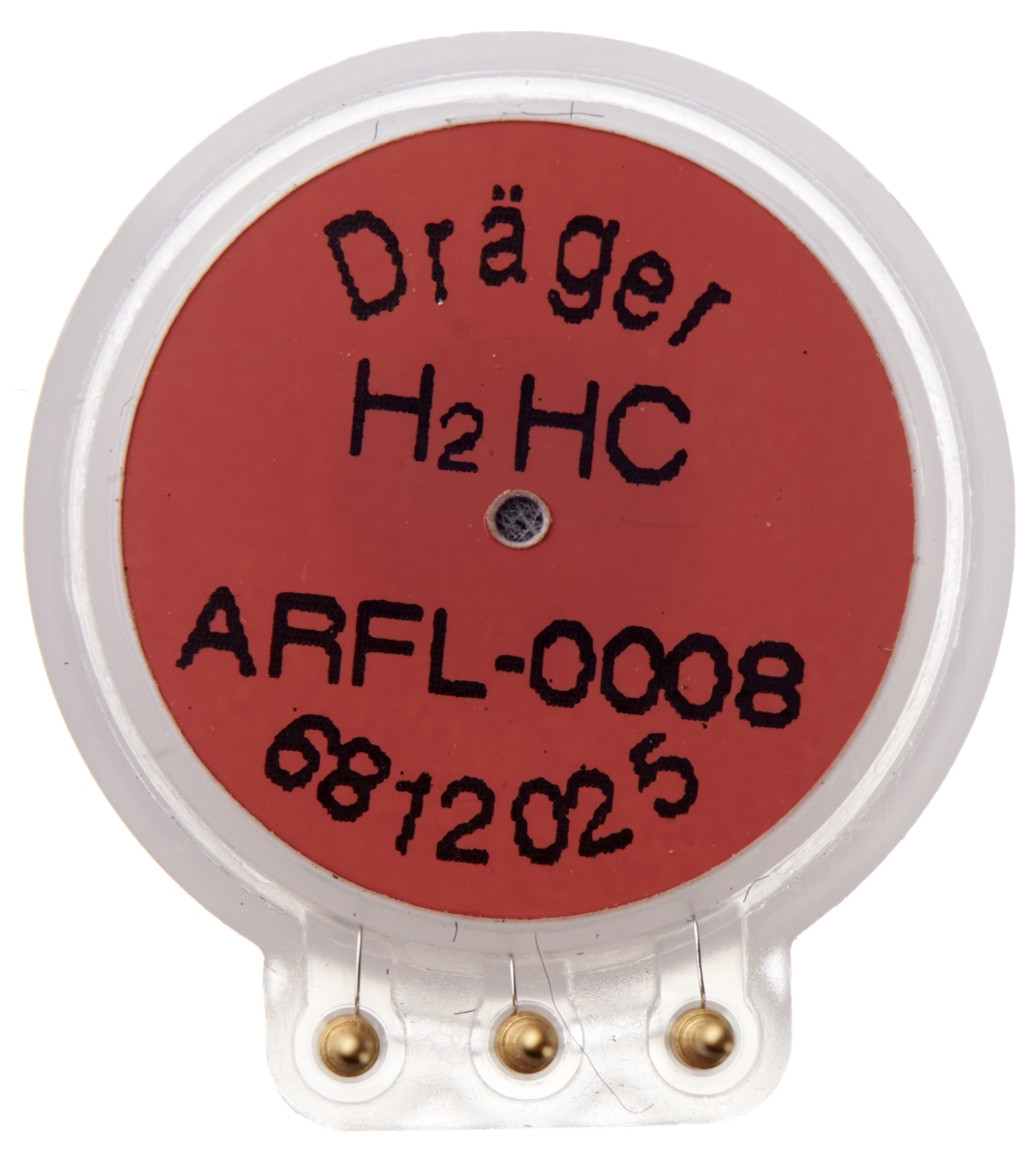

Dräger® XXS H2 HC Sensor 6812025 — Wasserstoffmessung für hohe Konzentrationen bis 4 Vol.-%
Der Dräger® XXS H2 HC Sensor 6812025 ist ein elektrochemischer Sensor zur Messung hoher Wasserstoffkonzentrationen in der Umgebungsluft. Mit seinem erweiterten Messbereich von 0 bis 4 Vol.-% H2 eignet sich die HC-Ausführung insbesondere für Anwendungen, bei denen Wasserstoff deutlich oberhalb des ppm-Bereichs auftreten kann. Die kompakte DrägerSensor® XXS Bauform ermöglicht dabei den Einsatz in kompatiblen tragbaren Dräger® Gasmessgeräten.
Wasserstoff von 0 bis 4 Vol.-% messen
Der XXS H2 HC erfasst Wasserstoff über einen Messbereich von 0 bis 4 Vol.-% H2 bei einer Auflösung von 0,01 Vol.-%. Damit bietet der Sensor gegenüber dem XXS H2 für den ppm-Bereich eine wesentlich größere Messspanne und ist speziell für Anwendungen mit höheren Wasserstoffkonzentrationen ausgelegt.
HC-Ausführung für hohe Wasserstoffkonzentrationen
Die HC-Ausführung ermöglicht eine elektrochemische Wasserstoffmessung im Volumenprozent-Bereich. Dräger® nennt insbesondere die Leckagesuche, Batterie-Ladestationen und die Prozessüberwachung als geeignete Anwendungen. Dadurch eignet sich der Sensor für industrielle Bereiche, in denen mit erhöhten H2-Konzentrationen gerechnet werden muss.
Schnelle Reaktion auf auftretenden Wasserstoff
Der XXS H2 HC ermöglicht eine schnelle Erfassung von Veränderungen der Wasserstoffkonzentration. Für die H2-Messung gibt Dräger® eine Ansprechzeit T90 von maximal 20 Sekunden an. In Verbindung mit einem kompatiblen Gaswarngerät kann der Anwender dadurch entsprechend der eingestellten Alarmschwellen frühzeitig vor auftretendem Wasserstoff gewarnt werden.
Kompakte XXS-Technologie mit hoher Selektivität
Trotz des großen Messbereichs arbeitet der Sensor in der kompakten DrägerSensor® XXS Bauform. Dräger® hebt die hohe Selektivität sowie das lineare Ansprechverhalten im Volumenprozent-Bereich hervor. Dadurch lässt sich der Sensor platzsparend in kompatible Einzel- und Mehrgasmessgeräte integrieren.
Für kompatible Dräger® Gasmessgeräte
Der DrägerSensor® XXS H2 HC 6812025 ist für verschiedene Dräger® Gaswarngeräte vorgesehen. Dazu gehören unter anderem Geräte der Dräger® Pac® und X-am® Familie. Die konkrete Kompatibilität und zulässige Sensorbestückung ist entsprechend der jeweiligen Gerätekonfiguration zu beachten.
Technische Daten:
Messgas: Wasserstoff H2
Messprinzip: Elektrochemisch
Messbereich: 0 bis 4 Vol.-%
Auflösung: 0,01 Vol.-%
Ansprechzeit T90: ≤ 20 Sekunden
Erwartete Sensorlebensdauer: > 2 Jahre
Garantie: 1 Jahre
Bauform: DrägerSensor® XXS
Kompatibel mit:
- Dräger® X-am® 5000
- Dräger® X-am® 5600
- Dräger® X-am® 5800
- Dräger® X-am® 8000
Details:
- Elektrochemischer DrägerSensor®
- Kompakte XXS-Bauform für tragbare Gaswarngeräte
- Für Messungen in luftähnlicher Umgebung ausgelegt
- Für kompatible Dräger® Pac® und X-am® Gasmessgeräte geeignet
- Für Einzelgas- und Mehrgas-Konfigurationen einsetzbar
- Original Dräger® Sensor
Einsatzbereiche:
- Wartung und Instandhaltung von Dräger® Gasmessgeräten
- Wasserstoffführende Anlagen und Prozesse
- Leckagesuche
- Batterie-Ladestationen
- Prozessüberwachung
- Chemische und petrochemische Industrie
- Energie- und Wasserstofftechnik
- Industrielle Produktion
- Arbeitssicherheit
Hersteller: Drägerwerk AG & Co. KGaA, Moislinger Allee 53-55, 23558 Lübeck, Deutschland, E-Mail: [email protected]
- Verwenden Sie den Dräger® XXS Sensor ausschließlich gemäß den Herstellerangaben und nur in dafür vorgesehenen und kompatiblen Dräger® Gasmessgeräten.
- Wählen Sie den Sensor entsprechend dem zu überwachenden Gas, dem erforderlichen Messbereich und der vorgesehenen Anwendung aus.
- Prüfen Sie Sensor und Kontakte vor dem Einbau auf Beschädigungen, Verschmutzungen, Korrosion oder andere erkennbare Mängel.
- Verwenden Sie keine beschädigten oder verunreinigten Sensoren, da die Messfunktion beeinträchtigt werden kann.
- Stellen Sie vor dem Ein- oder Ausbau sicher, dass das Gasmessgerät entsprechend den Herstellerangaben außer Betrieb genommen wurde.
- Berühren oder beschädigen Sie empfindliche Sensorbereiche und elektrische Kontakte nicht unnötig.
- Achten Sie beim Einbau auf die korrekte Position und den vollständigen Sitz des Sensors im Gasmessgerät.
- Verwenden Sie zum Ein- und Ausbau nur geeignete Werkzeuge und beachten Sie die Wartungs- und Servicevorgaben des Herstellers.
- Halten Sie Sensoröffnungen und Gaszutritte frei von Staub, Flüssigkeiten und anderen Verunreinigungen.
- Beachten Sie, dass elektrochemische Sensoren durch ungeeignete Umgebungsbedingungen, bestimmte Stoffe oder sehr hohe Gaskonzentrationen in ihrer Messfunktion beeinträchtigt werden können.
- Führen Sie nach einem Sensoraustausch die vom Hersteller vorgeschriebenen Einstellungen, Justierungen und Funktionsprüfungen durch, bevor das Gasmessgerät für sicherheitsrelevante Messungen eingesetzt wird.
- Beachten Sie die vorgeschriebenen Intervalle für Funktionsprüfung, Justierung, Kalibrierung und Wartung des jeweiligen Sensors und Gasmessgeräts.
- Verwenden Sie das Gasmessgerät bei Sensorfehlern, fehlgeschlagener Funktionsprüfung, nicht plausiblen Messwerten oder Fehlermeldungen nicht für sicherheitsrelevante Messungen.
- Beachten Sie die vom Hersteller angegebenen Betriebs-, Lager- und Umgebungsbedingungen des jeweiligen XXS Sensors.
- Setzen Sie den Sensor keinen Bedingungen außerhalb der zulässigen Temperatur-, Feuchte- oder Druckbereiche aus.
- Nehmen Sie keine eigenmächtigen Veränderungen, Reparaturen oder Manipulationen am Sensor vor.
- Wartungsarbeiten und der Austausch von Sensoren dürfen nur durch entsprechend unterwiesenes oder fachkundiges Personal durchgeführt werden.
- Lagern Sie Ersatzsensoren entsprechend den Herstellerangaben sauber, trocken und geschützt vor Beschädigungen und Verunreinigungen.
- Entsorgen Sie ausgetauschte oder verbrauchte Sensoren entsprechend den geltenden Vorschriften und den Herstellerangaben.
- Halten Sie Sensoren und demontierte Kleinteile außerhalb der Reichweite von Kindern und unbefugten Personen.
