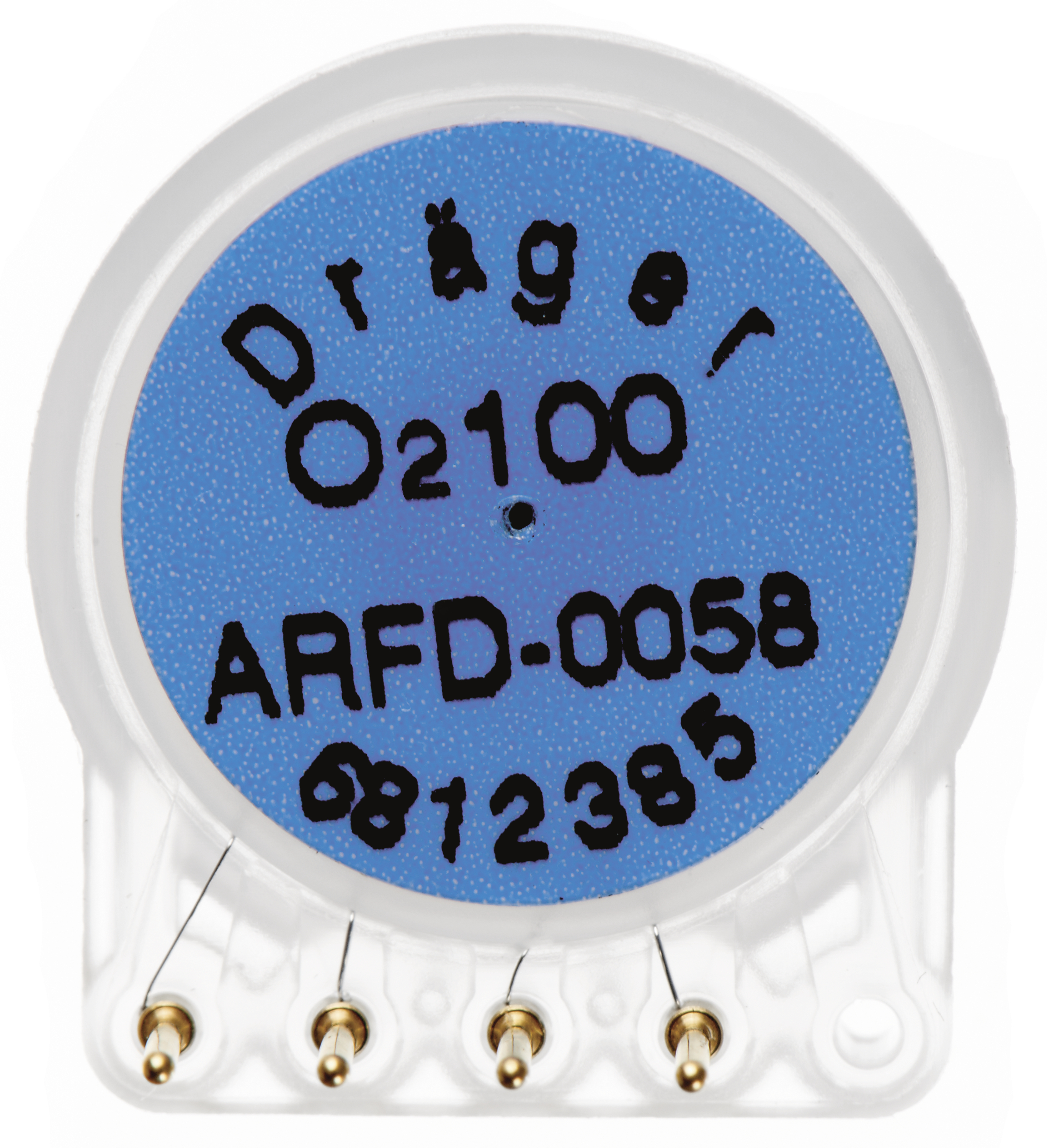

Dräger® XXS O2 100 Sensor 6812385 — Sauerstoffmessung über den gesamten Bereich von 0 bis 100 Vol.-%
Der Dräger® XXS O2 100 Sensor 6812385 ist ein elektrochemischer Sauerstoffsensor für anspruchsvolle Messaufgaben mit kompatiblen Dräger® X-am® Mehrgasmessgeräten. Sein besonderer Vorteil ist der große Messbereich von 0 bis 100 Vol.-% O2. Dadurch eignet sich der Sensor nicht nur zur klassischen Sauerstoffüberwachung, sondern auch für Anwendungen mit sehr hohen Sauerstoffkonzentrationen sowie für Messungen in inerten Atmosphären.
Sauerstoffmessung von 0 bis 100 Vol.-%
Mit seinem Messbereich von 0 bis 100 Vol.-% O2 deckt der XXS O2 100 praktisch den gesamten möglichen Sauerstoffkonzentrationsbereich ab. Die Auflösung beträgt 0,5 Vol.-%. Damit unterscheidet sich diese Sensorausführung deutlich vom klassischen DrägerSensor® XXS O2, dessen Messbereich auf 0 bis 25 Vol.-% O2 ausgelegt ist.
Für Inertisierung und hohe Sauerstoffkonzentrationen
Der erweiterte Messbereich ermöglicht Anwendungen, die über die klassische Überwachung der Umgebungsluft hinausgehen. Dräger® nennt unter anderem Inertisierungsprozesse, Gasversorgungssysteme, Tauchflaschen, U-Boote und Kraftwerksumgebungen als typische Anwendungen. Auch Messungen in inerten Atmosphären sind mit dem Sensor möglich.
Schnelle Reaktion auf Veränderungen der O2-Konzentration
Der XXS O2 100 erreicht eine Ansprechzeit T90 von maximal 5 Sekunden. Veränderungen der Sauerstoffkonzentration können dadurch schnell vom angeschlossenen Gasmessgerät erfasst und angezeigt werden. Das ist insbesondere bei Anwendungen von Vorteil, bei denen sich die Sauerstoffkonzentration innerhalb kurzer Zeit verändern kann.
Kompakte elektrochemische Sensortechnologie
Trotz seines großen Messbereichs nutzt der Sensor die kompakte DrägerSensor® XXS Bauform. Dadurch kann er platzsparend in kompatible tragbare Mehrgasmessgeräte integriert und mit weiteren Sensoren kombiniert werden. Die bleifreie Ausführung entspricht den Anforderungen der RoHS-Richtlinie und ist auf eine erwartete Sensorlebensdauer von mehr als drei Jahren im typischen Einsatz ausgelegt.
Für ausgewählte Dräger® X-am® Gasmessgeräte
Der DrägerSensor® XXS O2 100 ist für ausgewählte Geräte der Dräger® X-am® Familie vorgesehen. Dräger® führt den Sensor unter anderem für das X-am® 5000, X-am® 5600 und X-am® 8000. Bei der Zusammenstellung einer Sensorkonfiguration sind die gerätespezifischen Vorgaben zu Sensorsteckplätzen und zulässigen Kombinationen zu beachten.
Technische Daten:
Messgas: Sauerstoff O2
Messprinzip: Elektrochemisch
Messbereich: 0 bis 100 Vol.-% O2
Auflösung: 0,5 Vol.-%
Ansprechzeit T90: ≤ 5 Sekunden
Erwartete Sensorlebensdauer: > 3 Jahre
Garantie: 1 Jahre
Bauform: DrägerSensor® XXS
Kompatibel mit:
- Dräger® X-am® 5000
- Dräger® X-am® 5600
- Dräger® X-am® 5800
- Dräger® X-am® 8000
Details:
- Elektrochemischer DrägerSensor®
- Kompakte XXS-Bauform für tragbare Gaswarngeräte
- Für Messungen in luftähnlicher Umgebung ausgelegt
- Für kompatible Dräger® Pac® und X-am® Gasmessgeräte geeignet
- Für Einzelgas- und Mehrgas-Konfigurationen einsetzbar
- Original Dräger® Sensor
Einsatzbereiche:
- Wartung und Instandhaltung von Dräger® Gasmessgeräten
- Überwachung hoher Sauerstoffkonzentrationen
- Messungen in inerten Atmosphären
- Inertisierungsprozesse
- Gasversorgungssysteme
- Tauch- und Atemgas-Anwendungen
- Tauchflaschen
- Kraftwerksumgebungen
- Industrielle Prozessüberwachung
- Arbeitssicherheit
