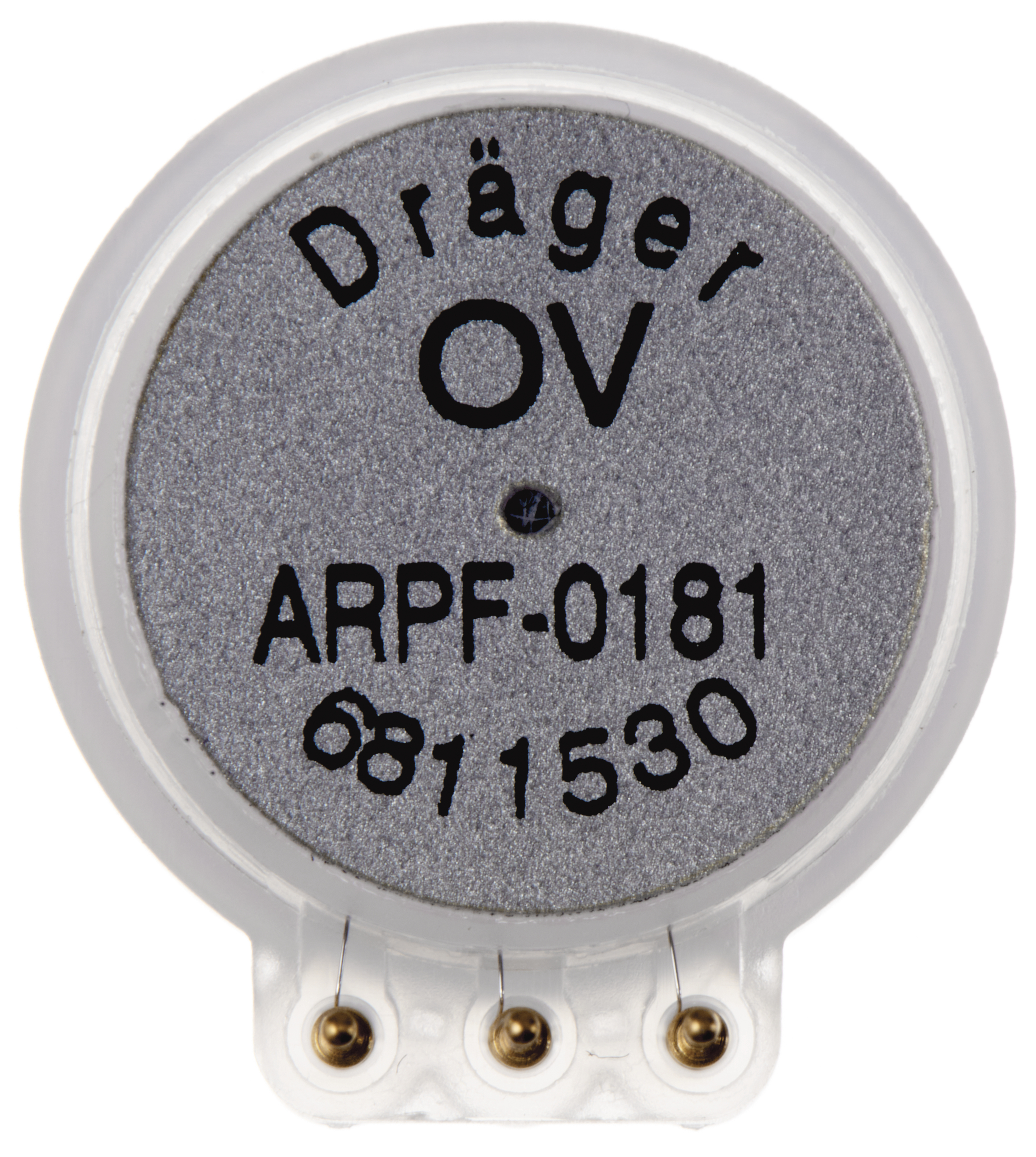

Dräger® XXS OV Sensor 6811530 — Flexible Messung organischer Dämpfe für industrielle Anwendungen
Der Dräger® XXS OV Sensor 6811530 ist ein elektrochemischer Sensor zur Detektion verschiedener organischer Dämpfe. Dazu gehören unter anderem Ethylenoxid, Propylenoxid, Ethen, Propen, Styrol, Methanol und weitere organische Verbindungen. Durch die breite Auswahl messbarer Stoffe eignet sich der kompakte DrägerSensor® für unterschiedliche industrielle Anwendungen mit kompatiblen tragbaren
Dräger® Gasmessgeräten.
Verschiedene organische Dämpfe mit einem Sensor erfassen
Der XXS OV ist nicht auf einen einzelnen Stoff beschränkt. Abhängig vom Zielgas stehen unterschiedliche Messbereiche zur Verfügung. Ethylenoxid und Propylenoxid können beispielsweise von 0 bis 200 ppm, Ethen und Styrol von 0 bis 100 ppm und Isopropanol von 0 bis 300 ppm erfasst werden. Weitere messbare Stoffe sind unter anderem Propen, Vinylchlorid, Methanol, Butadien, Formaldehyd, Tetrahydrofuran, 1-Chlor-2,3-epoxypropan und Methylmethacrylat.
Zielgasjustierung für präzise Messergebnisse
Die Empfindlichkeit des Sensors unterscheidet sich abhängig vom jeweiligen organischen Dampf. Für eine möglichst präzise Messung empfiehlt Dräger® deshalb die Justierung auf das tatsächlich zu überwachende Zielgas. Ethylenoxid dient dabei als Referenz für die relativen Empfindlichkeiten gegenüber den verschiedenen organischen Verbindungen.
Schnelle Reaktion und geringe Feuchteempfindlichkeit
Dräger® gibt für den XXS OV eine typische Ansprechzeit t50 von maximal 20 Sekunden an. Gleichzeitig zeichnet sich der Sensor durch eine hohe Unempfindlichkeit gegenüber Feuchteeinflüssen aus. Diese Eigenschaften unterstützen den Einsatz bei mobilen Messaufgaben und bei der Leckagesuche.
Kompakte XXS-Technologie für tragbare Gasmessgeräte
Die kompakte DrägerSensor® XXS Bauform ermöglicht den platzsparenden Einbau in kompatible tragbare Gaswarngeräte. Abhängig von der verwendeten Geräteplattform lässt sich der OV-Sensor mit weiteren Sensoren kombinieren und so in eine auf die jeweiligen Gasgefahren abgestimmte Mehrgas-Konfiguration integrieren.
Technische Daten:
Messgas: Organische Dämpfe wie Ethylen-, Propylenoxid, Ethen, Styrol OV
Messprinzip: Elektrochemisch
Messbereich: 0 bis 300 ppm OV je nach Stoff
Ethylenoxid: 0 bis 200 ppm, Auflösung 0,5 ppm
Propylenoxid: 0 bis 200 ppm, Auflösung 0,5 ppm
Ethen: 0 bis 100 ppm, Auflösung 0,5 ppm
Propen: 0 bis 100 ppm, Auflösung 2 ppm
Vinylchlorid: 0 bis 100 ppm, Auflösung 0,5 ppm
Butadien: 0 bis 100 ppm, Auflösung 1 ppm
Formaldehyd: 0 bis 100 ppm, Auflösung 2 ppm
Isopropanol: 0 bis 300 ppm, Auflösung 2 ppm
Tetrahydrofuran: 0 bis 200 ppm, Auflösung 1 ppm
1-Chlor-2,3-epoxypropan: 0 bis 100 ppm, Auflösung 1 ppm
Styrol: 0 bis 100 ppm, Auflösung 1 ppm
Methylmethacrylat: 0 bis 100 ppm, Auflösung 1 ppm
Ansprechzeit T50: ≤ 20 Sekunden
Erwartete Sensorlebensdauer: > 2 Jahre
Garantie: 1 Jahre
Bauform: DrägerSensor® XXS
Kompatibel mit:
- Dräger® Pac® 8000
- Dräger® X-am® 5000
- Dräger® X-am® 5600
- Dräger® X-am® 5800
- Dräger® X-am® 8000
Details:
- Elektrochemischer DrägerSensor®
- Kompakte XXS-Bauform für tragbare Gaswarngeräte
- Für Messungen in luftähnlicher Umgebung ausgelegt
- Für kompatible Dräger® Pac® und X-am® Gasmessgeräte geeignet
- Für Einzelgas- und Mehrgas-Konfigurationen einsetzbar
- Original Dräger® Sensor
Einsatzbereiche:
- Wartung und Instandhaltung von Dräger® Gasmessgeräten
- Kunststoffherstellung und -verarbeitung
- Chemische Industrie
- Desinfektionsanwendungen
- Lackier- und Beschichtungsarbeiten
- Schädlingsbekämpfung
- Leckagesuche
- Industrielle Produktions- und Prozessbereiche
- Wartung und Instandhaltung
- Arbeitssicherheit
Hersteller: Drägerwerk AG & Co. KGaA, Moislinger Allee 53-55, 23558 Lübeck, Deutschland, E-Mail: [email protected]
- Verwenden Sie den Dräger® XXS Sensor ausschließlich gemäß den Herstellerangaben und nur in dafür vorgesehenen und kompatiblen Dräger® Gasmessgeräten.
- Wählen Sie den Sensor entsprechend dem zu überwachenden Gas, dem erforderlichen Messbereich und der vorgesehenen Anwendung aus.
- Prüfen Sie Sensor und Kontakte vor dem Einbau auf Beschädigungen, Verschmutzungen, Korrosion oder andere erkennbare Mängel.
- Verwenden Sie keine beschädigten oder verunreinigten Sensoren, da die Messfunktion beeinträchtigt werden kann.
- Stellen Sie vor dem Ein- oder Ausbau sicher, dass das Gasmessgerät entsprechend den Herstellerangaben außer Betrieb genommen wurde.
- Berühren oder beschädigen Sie empfindliche Sensorbereiche und elektrische Kontakte nicht unnötig.
- Achten Sie beim Einbau auf die korrekte Position und den vollständigen Sitz des Sensors im Gasmessgerät.
- Verwenden Sie zum Ein- und Ausbau nur geeignete Werkzeuge und beachten Sie die Wartungs- und Servicevorgaben des Herstellers.
- Halten Sie Sensoröffnungen und Gaszutritte frei von Staub, Flüssigkeiten und anderen Verunreinigungen.
- Beachten Sie, dass elektrochemische Sensoren durch ungeeignete Umgebungsbedingungen, bestimmte Stoffe oder sehr hohe Gaskonzentrationen in ihrer Messfunktion beeinträchtigt werden können.
- Führen Sie nach einem Sensoraustausch die vom Hersteller vorgeschriebenen Einstellungen, Justierungen und Funktionsprüfungen durch, bevor das Gasmessgerät für sicherheitsrelevante Messungen eingesetzt wird.
- Beachten Sie die vorgeschriebenen Intervalle für Funktionsprüfung, Justierung, Kalibrierung und Wartung des jeweiligen Sensors und Gasmessgeräts.
- Verwenden Sie das Gasmessgerät bei Sensorfehlern, fehlgeschlagener Funktionsprüfung, nicht plausiblen Messwerten oder Fehlermeldungen nicht für sicherheitsrelevante Messungen.
- Beachten Sie die vom Hersteller angegebenen Betriebs-, Lager- und Umgebungsbedingungen des jeweiligen XXS Sensors.
- Setzen Sie den Sensor keinen Bedingungen außerhalb der zulässigen Temperatur-, Feuchte- oder Druckbereiche aus.
- Nehmen Sie keine eigenmächtigen Veränderungen, Reparaturen oder Manipulationen am Sensor vor.
- Wartungsarbeiten und der Austausch von Sensoren dürfen nur durch entsprechend unterwiesenes oder fachkundiges Personal durchgeführt werden.
- Lagern Sie Ersatzsensoren entsprechend den Herstellerangaben sauber, trocken und geschützt vor Beschädigungen und Verunreinigungen.
- Entsorgen Sie ausgetauschte oder verbrauchte Sensoren entsprechend den geltenden Vorschriften und den Herstellerangaben.
- Halten Sie Sensoren und demontierte Kleinteile außerhalb der Reichweite von Kindern und unbefugten Personen.
