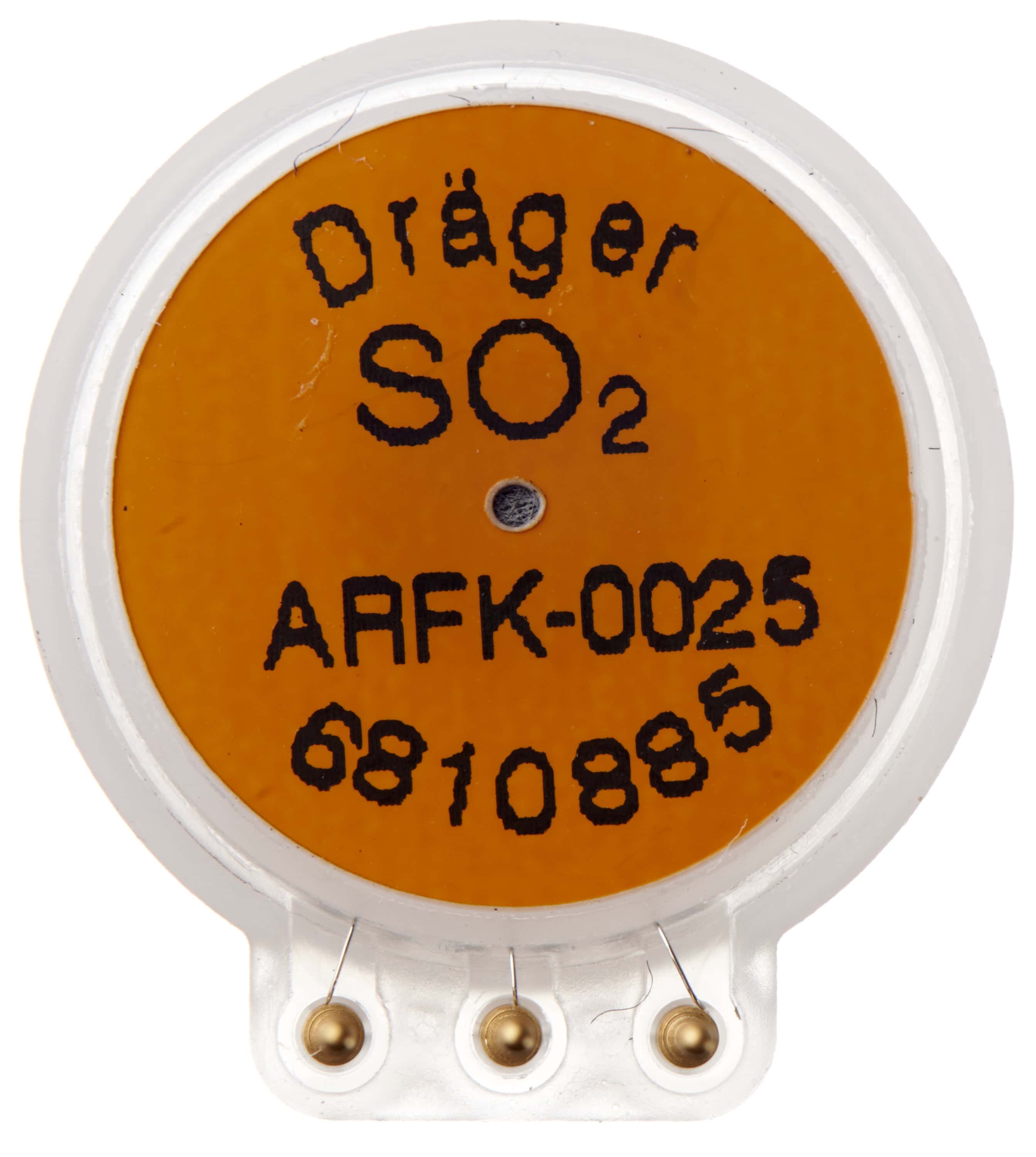

Dräger® XXS SO2 Sensor 6810885 — Schnelle Schwefeldioxidmessung bis 100 ppm für zuverlässige Gasüberwachung
Der Dräger® XXS SO2 Sensor 6810885 ist ein elektrochemischer Sensor zur präzisen Messung von Schwefeldioxid (SO2) in der Umgebungsluft. Mit einem Messbereich von 0 bis 100 ppm, einer Auflösung von 0,1 ppm und einer schnellen Ansprechzeit eignet sich der kompakte DrägerSensor® für die zuverlässige Überwachung von SO2 mit kompatiblen tragbaren Dräger® Gasmessgeräten.
Schwefeldioxid von 0 bis 100 ppm überwachen
Der XXS SO2 erfasst Schwefeldioxid über einen Messbereich von 0 bis 100 ppm. Die Auflösung und Nachweisgrenze von jeweils 0,1 ppm ermöglichen die Erfassung niedriger SO2-Konzentrationen. Gleichzeitig zeichnet sich der Sensor durch eine sehr gute Linearität über den gesamten Messbereich aus.
Schnelle Ansprechzeit von maximal 15 Sekunden
Mit einer Ansprechzeit T90 von maximal 15 Sekunden reagiert der XXS SO2 schnell auf Veränderungen der Schwefeldioxidkonzentration. In Verbindung mit einem kompatiblen Dräger® Gaswarngerät können auftretende SO2-Konzentrationen dadurch schnell erfasst und entsprechend der eingestellten Alarmschwellen signalisiert werden.
Optionaler KX-Filter gegen H2S-Querempfindlichkeit
Schwefelwasserstoff kann die SO2-Messung beeinflussen. Für Anwendungen, bei denen H2S als Begleitgas auftreten kann, steht deshalb der optionale Dräger® KX-Selektivfilter 6811344 zur Verfügung. Dieser beseitigt die H2S-Querempfindlichkeit des Sensors. Nach dem Einsetzen des Filters ist aufgrund der veränderten Empfindlichkeit eine Justierung erforderlich und die Messwert-Ansprechzeit erhöht sich.
Mehr als drei Jahre erwartete Sensorlebensdauer
Dräger® gibt für den XXS SO2 eine erwartete Sensorlebensdauer von mehr als drei Jahren bei typischer Nutzung an. Die kompakte XXS-Bauform verbindet damit eine schnelle und präzise SO2-Messung mit einer auf den langfristigen Einsatz ausgelegten elektrochemischen Sensortechnologie.
Für verschiedene Dräger® Gasmessgeräte
Der DrägerSensor® XXS SO2 6810885 ist für verschiedene Geräte der Dräger® Pac® und X-am® Familie geeignet. Dazu gehören unter anderem Pac® 6000 und Pac® 6500 sowie X-am® 2500, X-am® 2800, X-am® 3500, X-am® 5000, X-am® 5600 und X-am® 8000. Die jeweils zulässige Sensorbestückung und Gerätekonfiguration ist zu beachten.
Technische Daten:
Messgas: Schwefeldioxid SO2
Messprinzip: Elektrochemisch
Messbereich: 0 bis 100 ppm NH3
Auflösung: 0,1 ppm
Ansprechzeit T90: ≤ 15 Sekunden
Erwartete Sensorlebensdauer: > 3 Jahre
Garantie: 2 Jahre
Bauform: DrägerSensor® XXS
Kompatibel mit:
- Dräger® Pac® 6000
- Dräger® Pac® 6500
- Dräger® X-am® 2500
- Dräger® X-am® 2800
- Dräger® X-am® 3500
- Dräger® X-am® 5000
- Dräger® X-am® 5600
- Dräger® X-am® 5800
- Dräger® X-am® 8000
Details:
- Elektrochemischer DrägerSensor®
- Kompakte XXS-Bauform für tragbare Gaswarngeräte
- Für Messungen in luftähnlicher Umgebung ausgelegt
- Für kompatible Dräger® Pac® und X-am® Gasmessgeräte geeignet
- Für Einzelgas- und Mehrgas-Konfigurationen einsetzbar
- Original Dräger® Sensor
Einsatzbereiche:
- Wartung und Instandhaltung von Dräger® Gasmessgeräten
- Chemische und petrochemische Industrie
- Öl- und Gasindustrie
- Papierherstellung
- Stahlindustrie
- Bergbau
- Schifffahrt
- Lebensmittelindustrie
- Schädlingsbekämpfung
- Industrielle Produktions- und Prozessbereiche
- Wartung und Instandhaltung
- Arbeitssicherheit
Hersteller: Drägerwerk AG & Co. KGaA, Moislinger Allee 53-55, 23558 Lübeck, Deutschland, E-Mail: [email protected]
- Verwenden Sie den Dräger® XXS Sensor ausschließlich gemäß den Herstellerangaben und nur in dafür vorgesehenen und kompatiblen Dräger® Gasmessgeräten.
- Wählen Sie den Sensor entsprechend dem zu überwachenden Gas, dem erforderlichen Messbereich und der vorgesehenen Anwendung aus.
- Prüfen Sie Sensor und Kontakte vor dem Einbau auf Beschädigungen, Verschmutzungen, Korrosion oder andere erkennbare Mängel.
- Verwenden Sie keine beschädigten oder verunreinigten Sensoren, da die Messfunktion beeinträchtigt werden kann.
- Stellen Sie vor dem Ein- oder Ausbau sicher, dass das Gasmessgerät entsprechend den Herstellerangaben außer Betrieb genommen wurde.
- Berühren oder beschädigen Sie empfindliche Sensorbereiche und elektrische Kontakte nicht unnötig.
- Achten Sie beim Einbau auf die korrekte Position und den vollständigen Sitz des Sensors im Gasmessgerät.
- Verwenden Sie zum Ein- und Ausbau nur geeignete Werkzeuge und beachten Sie die Wartungs- und Servicevorgaben des Herstellers.
- Halten Sie Sensoröffnungen und Gaszutritte frei von Staub, Flüssigkeiten und anderen Verunreinigungen.
- Beachten Sie, dass elektrochemische Sensoren durch ungeeignete Umgebungsbedingungen, bestimmte Stoffe oder sehr hohe Gaskonzentrationen in ihrer Messfunktion beeinträchtigt werden können.
- Führen Sie nach einem Sensoraustausch die vom Hersteller vorgeschriebenen Einstellungen, Justierungen und Funktionsprüfungen durch, bevor das Gasmessgerät für sicherheitsrelevante Messungen eingesetzt wird.
- Beachten Sie die vorgeschriebenen Intervalle für Funktionsprüfung, Justierung, Kalibrierung und Wartung des jeweiligen Sensors und Gasmessgeräts.
- Verwenden Sie das Gasmessgerät bei Sensorfehlern, fehlgeschlagener Funktionsprüfung, nicht plausiblen Messwerten oder Fehlermeldungen nicht für sicherheitsrelevante Messungen.
- Beachten Sie die vom Hersteller angegebenen Betriebs-, Lager- und Umgebungsbedingungen des jeweiligen XXS Sensors.
- Setzen Sie den Sensor keinen Bedingungen außerhalb der zulässigen Temperatur-, Feuchte- oder Druckbereiche aus.
- Nehmen Sie keine eigenmächtigen Veränderungen, Reparaturen oder Manipulationen am Sensor vor.
- Wartungsarbeiten und der Austausch von Sensoren dürfen nur durch entsprechend unterwiesenes oder fachkundiges Personal durchgeführt werden.
- Lagern Sie Ersatzsensoren entsprechend den Herstellerangaben sauber, trocken und geschützt vor Beschädigungen und Verunreinigungen.
- Entsorgen Sie ausgetauschte oder verbrauchte Sensoren entsprechend den geltenden Vorschriften und den Herstellerangaben.
- Halten Sie Sensoren und demontierte Kleinteile außerhalb der Reichweite von Kindern und unbefugten Personen.
Dräger® Einführung in die tragbare Gasmesstechnik Handbuch (PDF)
Dräger® Einführung in die Gasmesstechnik Handbuch (PDF)
Dräger® Explosionsschutz Gaswarnsysteme Handbuch (PDF)
Dräger® Röhrchen und Microtubes Handbuch (PDF)
Dräger® Messstrategie Formularversion Handbuch (PDF)
Dräger® Gase Liste (PDF)
1. Gaswarngerättragende Person (Anwenderschulung mobile Gaswarngeräte)
2. Unterwiesene Person für tragbare Gaswarngeräte für Sichtkontrollen
3. Freimessen von Behältern und engen Räumen nach DGUV 313-002
4. Qualifiziertes Fachpersonal für eigenständige Funktionskontrollen
5. Befähigte Person für eigenständige Systemkontrolle / Aufzeichnungen
Schulungen schützen die Gesundheit der Anwender. Nutzen Sie die Möglichkeit die richtigen & empfohlenen Schulungen über uns zu buchen. Wir beraten Sie gerne. Viele Schulungen sind auch als Web basiertes Training verfügbar und können am PC durchgeführt werden. Reisekosten entfallen somit komplett.
Weitere Informationen: Dräger® Academy Gasmesstechnik Seminarprogramm Broschüre (PDF)
Empfohlene Wartungen gemäßt T 021 / T 023 DGUV über den Dräger® Service
1. Sichtkontrollen & Anzeige Tests mit Prüfgas: Vor jeder Arbeitsschicht. Durchführung durch eine "Unterwiesene Person" (Schulung erforderlich)
2. Funktionskontrolle: Alle 4 Monate für Ex, Tox, O2. Mit Teststation über eine "Qualifizierte Person" oder den Dräger® Service (Schulung oder Service erforderlich)
3. Systemkontrolle: Bei Erstinbetriebnahme und dann 1x Jährlich. Mit Kalibrierstation über eine "Befähigte Person" oder den Dräger® Service (Schulung oder Service erforderlich)
4. Aufzeichnungen: Alle 3 Jahre: Mit Kalibrierstation über eine "Befähigte Person" oder den Dräger® Service (Schulung oder Service erforderlich)
Gaswarngeräte können nur dann Leben retten, wenn sichergestellt ist, dass sie im Einsatz auch zuverlässig funktionieren. Wir helfen Ihnen gerne weiter und sorgen für einen reibungslosen uns sicheren Einsatz Ihrer Gaswarngeräte mit Unterstützung des Dräger® Services.
Weitere Informationen: Dräger® Gasmesstechnik Wartungsanforderungen gemäß T021 / T023 DGUV Broschüre (PDF)
Dräger® XS Elektrochemische Sensoren für Gasmesstechnik Broschüre (PDF)
Dräger® Infrarot Sensoren für Gasmesstechnik Broschüre (PDF)
Dräger® Katalytische Ex Sensoren für Gasmesstechnik Broschüre (PDF)
Dräger® PID Sensoren für Gasmesstechnik Broschüre (PDF)
Dräger® Gasmesstechnik Wartungsanforderungen gemäß T021 / T023 Broschüre (PDF)
Dräger® Gasmesstechnik Wartungsintervalle gemäß T021 & T023 Broschüre (PDF)
Dräger® Academy Gasmesstechnik Seminarprogramm Broschüre (PDF)
