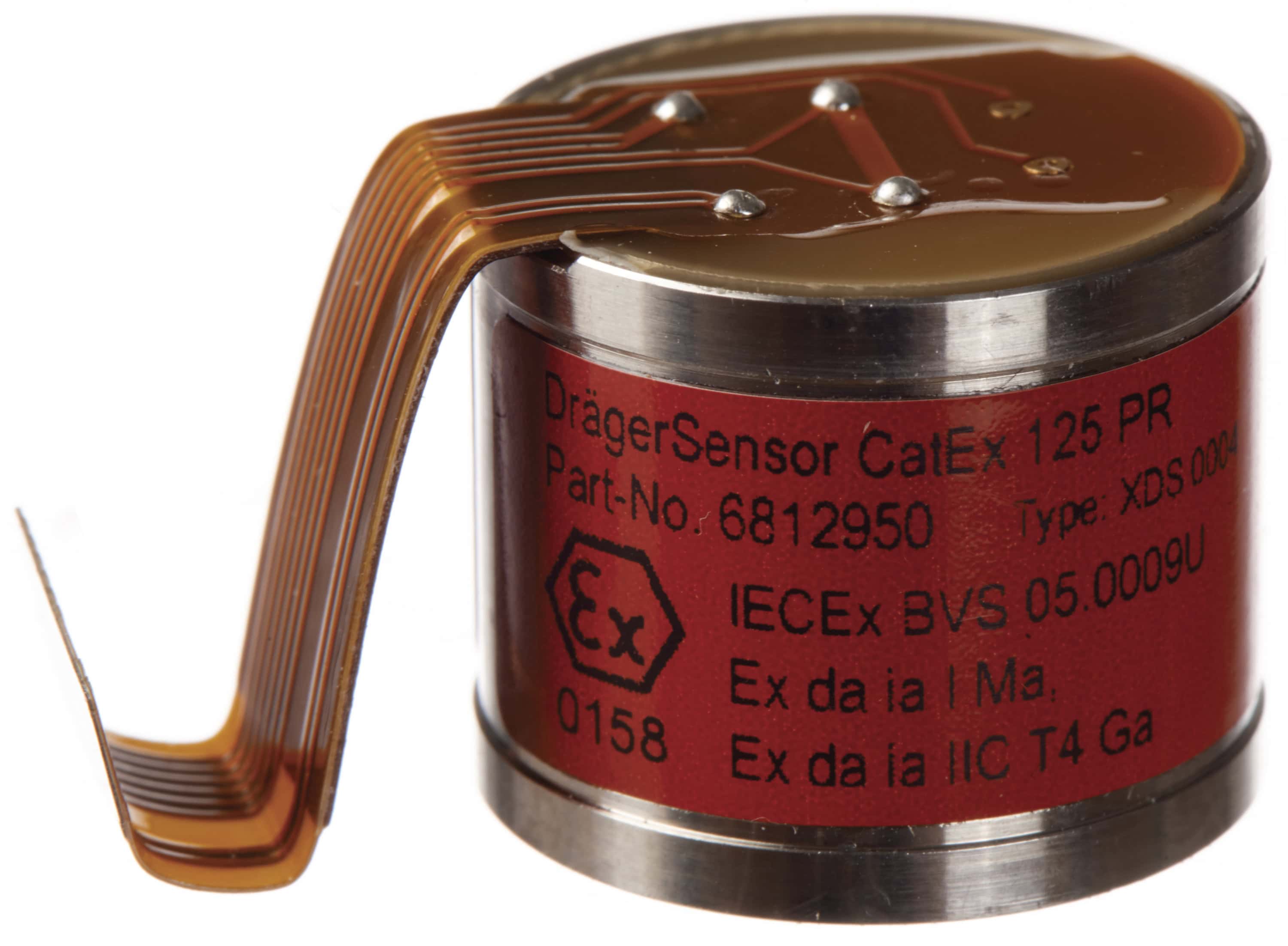

DrägerSensor® CatEx 125 PR 6812950 — Vergiftungsresistente Ex-Messung brennbarer Gase und Dämpfe
Der DrägerSensor® CatEx 125 PR 6812950 ist ein katalytischer Ex-Sensor zur zuverlässigen Detektion brennbarer Gase und Dämpfe. Der Sensor überwacht explosionsfähige Konzentrationen im Bereich von 0 bis 100 % UEG und ermöglicht geräteabhängig zusätzlich die Messung von Methan bis 100 Vol.-% CH4. Seine Poison-Resistant-Ausführung bietet eine hohe Widerstandsfähigkeit gegenüber typischen Sensorgiften und unterstützt damit eine langfristig stabile Messung unter anspruchsvollen Einsatzbedingungen.
Brennbare Gase und Dämpfe zuverlässig überwachen
Der CatEx 125 PR ist nicht ausschließlich für Methan ausgelegt, sondern kann zahlreiche brennbare Gase und Dämpfe erfassen. Dazu gehören verschiedene Kohlenwasserstoffe sowie weitere brennbare Stoffe. Der reguläre Ex-Messbereich reicht von 0 bis 100 % UEG bei einer Auflösung von 1 % UEG. Für Methan steht bei geeigneten Gasmessgeräten zusätzlich ein Messbereich von 0 bis 100 Vol.-% CH4 mit einer Auflösung von 1 Vol.-% zur Verfügung.
PR-Technologie für hohe Vergiftungsresistenz
PR steht für Poison Resistant. Der Sensor zeichnet sich durch eine hohe Resistenz gegenüber Sensorgiften wie Schwefelwasserstoff und Siloxanen aus. Diese Stoffe können die Empfindlichkeit katalytischer Sensoren beeinträchtigen. Die vergiftungsresistente Ausführung unterstützt deshalb eine langfristig stabile und zuverlässige Ex-Messung auch unter anspruchsvollen Einsatzbedingungen.
Schnelle Reaktion auf explosionsfähige Konzentrationen
Der CatEx 125 PR reagiert schnell auf Veränderungen der Gaskonzentration. Dräger® gibt eine Ansprechzeit T90 von maximal 11 Sekunden im Diffusionsbetrieb und maximal 9 Sekunden im Pumpenbetrieb an. Dadurch können gefährliche Konzentrationen brennbarer Gase und Dämpfe schnell erkannt und vom Gasmessgerät entsprechend der eingestellten Alarmschwellen signalisiert werden.
Hohe Langzeitstabilität und geringer Feuchteeinfluss
Neben seiner Vergiftungsresistenz zeichnet sich der CatEx 125 PR durch eine sehr gute Langzeitstabilität und einen geringen Einfluss von Feuchtigkeit auf die Messung aus. Die erwartete Sensorlebensdauer beträgt mehr als vier Jahre und unterstützt damit den langfristigen Einsatz in professionellen tragbaren Gasmessgeräten.
Für verschiedene Dräger® X-am® Gasmessgeräte
Der DrägerSensor® CatEx 125 PR 6812950 ist für Dräger® X-am® 2500, X-am® 3500, X-am® 5000 und X-am® 8000 vorgesehen. Abhängig vom verwendeten Gerät und der Konfiguration stehen der Ex-Messbereich bis 100 % UEG sowie die Methanmessung bis 100 Vol.-% CH4 zur Verfügung.
Technische Daten:
Messgas: Methan CH4
Messprinzip: Katalytisch
Ausführung: Vergiftungsresistent
Messbereich: 0 bis 100 % UEG, 0 bis 100 Vol% CH4 (Methan) im Dräger X-am 5000, X-am 8000
Auflösung: 1 % UEG für den Messbereich 0 bis 100 % UEG,1 Vol% für den Messbereich 0 bis 100 Vol% CH4 (Methan)
Ansprechzeit X-am® 2500/5000: Diffusionsbetrieb (t50) ≤ 7 Sekunden, Diffusionsbetrieb (t90) ≤ 17 Sekunden, Pumpenbetrieb (t50) ≤ 7 Sekunden, Pumpenbetrieb (t90) ≤ 10 Sekunden
Ansprechzeit X-am® 8000: Diffusionsbetrieb (t50) ≤ 9 Sekunden, Diffusionsbetrieb (t90) ≤ 20 Sekunden, Pumpenbetrieb (t50) ≤ 9 Sekunden, Pumpenbetrieb (t90) ≤ 12 Sekunden
Erwartete Sensorlebensdauer: > 4 Jahre
Garantie: 3 Jahre
Bauform: DrägerSensor® CatEx
Kompatibel mit:
- Dräger® X-am® 2500
- Dräger® X-am® 3500
- Dräger® X-am® 8000
Details:
- Katalytischer Dräger® Ex-Sensor zur Detektion brennbarer Gase und Dämpfe
- Sehr gute Langzeitstabilität und geringer Feuchteeinfluss
- Für Messungen in luftähnlicher Umgebung ausgelegt
- Für kompatible X-am® Gasmessgeräte geeignet
- Für Mehrgas-Konfigurationen einsetzbar
- Original Dräger® Sensor
Einsatzbereiche:
- Überwachung brennbarer Gase und Dämpfe
- Persönliche Gasüberwachung
- Explosionsschutz und UEG-Überwachung
- Methanüberwachung
- Freimessungen mit entsprechend ausgestattetem Gasmessgerät
- Chemische und petrochemische Industrie
- Raffinerien
- Gasversorgung
- Biogas- und Kläranlagen
- Abwassertechnik
- Berg- und Tunnelbau
- Industrielle Produktionsanlagen
Hersteller: Drägerwerk AG & Co. KGaA, Moislinger Allee 53-55, 23558 Lübeck, Deutschland, E-Mail: [email protected]
- Verwenden Sie den Dräger® CatEx 125 PR CH4 Sensor ausschließlich gemäß den Herstellerangaben und nur in dafür vorgesehenen und kompatiblen Dräger® Gasmessgeräten.
- Der Sensor ist für die Messung von Methan (CH4) vorgesehen. Verwenden Sie ihn nur innerhalb des vorgesehenen Messbereichs von 0 bis 100 Vol.-% und entsprechend der jeweiligen Gerätekonfiguration.
- Prüfen Sie Sensor, Kontakte und angrenzende Komponenten vor dem Einbau auf Beschädigungen, Verschmutzungen, Korrosion oder andere erkennbare Mängel.
- Verwenden Sie keine beschädigten oder verunreinigten Sensoren, da die Messfunktion und Zuverlässigkeit des Gasmessgeräts beeinträchtigt werden können.
- Stellen Sie vor dem Ein- oder Ausbau sicher, dass das Gasmessgerät entsprechend den Herstellerangaben außer Betrieb genommen wurde.
- Achten Sie beim Einbau auf die korrekte Position und den vollständigen Sitz des Sensors im Gasmessgerät.
- Halten Sie Sensoröffnungen und Gaszutritte frei von Staub, Flüssigkeiten, Öl und anderen Verunreinigungen.
- Beachten Sie trotz der Vergiftungsresistenz des Sensors die Herstellerangaben zu Stoffen und Umgebungsbedingungen, welche die Sensorfunktion oder das Ansprechverhalten beeinflussen können.
- Setzen Sie den Sensor keinen Betriebsbedingungen außerhalb der vom Hersteller festgelegten Temperatur-, Feuchte-, Druck- und Konzentrationsbereiche aus.
- Führen Sie nach dem Einbau oder Austausch des Sensors die vom Hersteller vorgeschriebenen Einstellungen, Justierungen und Funktionsprüfungen durch.
- Beachten Sie die vorgeschriebenen Intervalle für Funktionsprüfung, Justierung, Kalibrierung und Wartung des Sensors und des verwendeten Gasmessgeräts.
- Verwenden Sie das Gasmessgerät bei Sensorfehlern, fehlgeschlagenen Funktionsprüfungen, nicht plausiblen Messwerten oder Fehlermeldungen nicht für sicherheitsrelevante Messungen.
- Beachten Sie bei Messungen in explosionsgefährdeten Bereichen die für das Gasmessgerät, den Sensor und das verwendete Zubehör geltenden Ex-Zulassungen und Sicherheitsvorgaben.
- Beachten Sie alle optischen, akustischen und Vibrationsalarme des verwendeten Gasmessgeräts und halten Sie die betrieblich festgelegten Maßnahmen bei einem Gasalarm ein.
- Nehmen Sie keine eigenmächtigen Veränderungen, Reparaturen oder Manipulationen am Sensor vor.
- Wartungsarbeiten und der Austausch des Sensors dürfen nur durch entsprechend unterwiesenes oder fachkundiges Personal durchgeführt werden.
- Lagern Sie Ersatzsensoren entsprechend den Herstellerangaben sauber, trocken und geschützt vor Beschädigungen und Verunreinigungen.
- Entsorgen Sie ausgetauschte oder verbrauchte Sensoren entsprechend den geltenden Vorschriften und Herstellerangaben.
- Halten Sie Sensoren und demontierte Kleinteile außerhalb der Reichweite von Kindern und unbefugten Personen.
