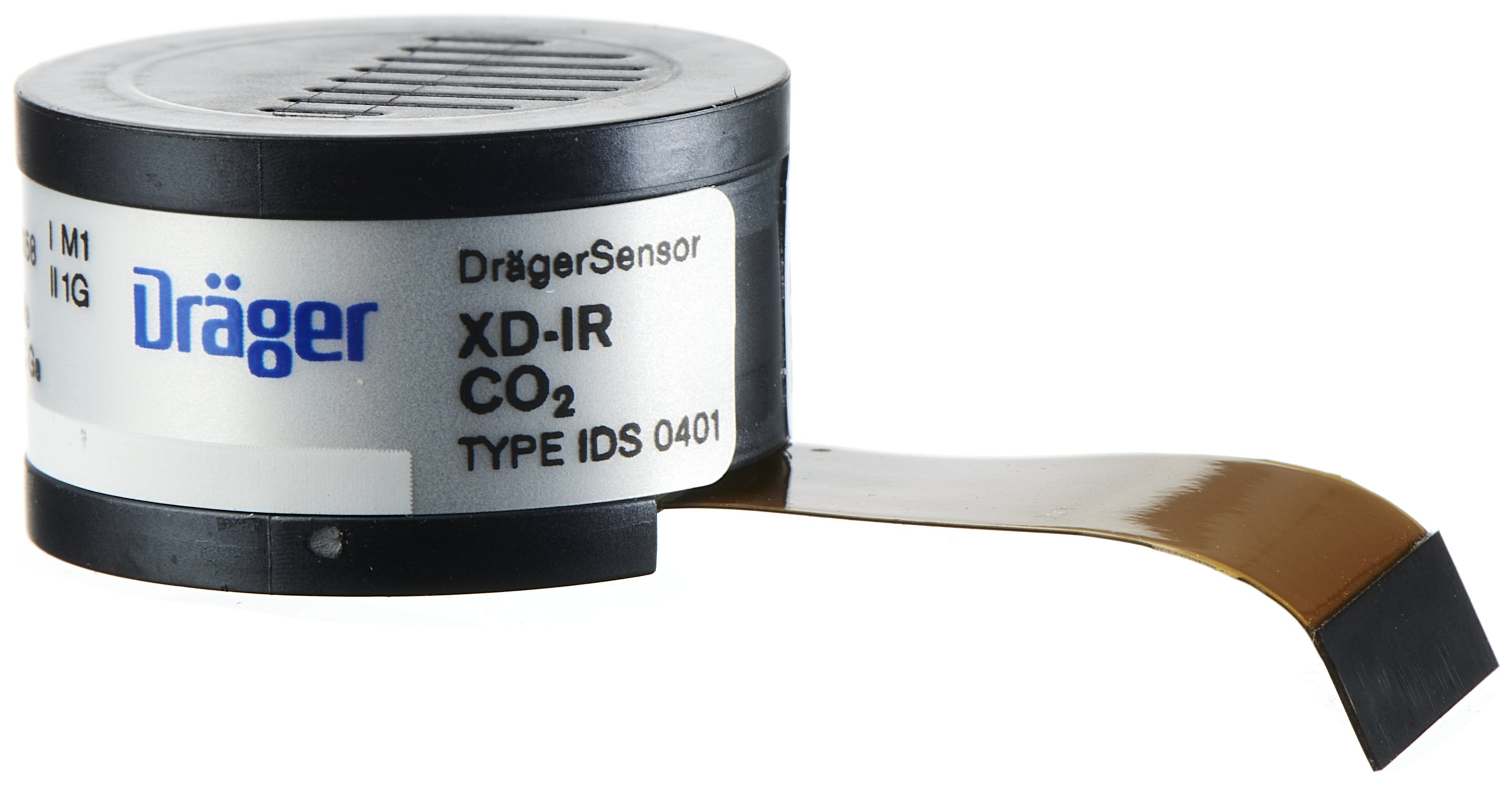

Dräger® XD-IR CO2 Sensor 6800203 — Langlebige CO2-Messung bis 5 Vol.-%
Der DrägerSensor® XD-IR CO2 6800203 ist ein Infrarotsensor zur zuverlässigen Messung von Kohlenstoffdioxid (CO2). Mit einem Messbereich von 0 bis 5 Vol.-% CO2, einer feinen Auflösung und einer erwarteten Lebensdauer von mehr als vier Jahren eignet sich der Sensor für die langfristige CO2-Überwachung mit dem Dräger® X-am® 5800 & 8600.
Kohlenstoffdioxid von niedrigen bis erhöhten Konzentrationen messen
Der XD-IR CO2 erfasst Kohlenstoffdioxid über einen Messbereich von 0 bis 5 Vol.-%. Abhängig vom verwendeten Messbereich beträgt die Auflösung 50 ppm beziehungsweise 0,01 Vol.-% CO2. Dadurch können sowohl niedrige CO2-Konzentrationen als auch deutlich erhöhte Belastungen zuverlässig überwacht werden.
Langlebige Infrarot-Technologie
Der Sensor arbeitet nach dem Infrarot-Messprinzip und ist auf einen langfristigen Einsatz ausgelegt. Dräger® gibt eine erwartete Sensorlebensdauer von mehr als vier Jahren an. Die hohe Langzeitstabilität der IR-Technologie unterstützt zuverlässige Messungen und reduziert den Wartungsaufwand im täglichen Einsatz.
Schnelle Erkennung steigender CO2-Konzentrationen
Der XD-IR CO2 reagiert schnell auf Veränderungen der Kohlenstoffdioxidkonzentration. Dadurch können gefährliche CO2-Anreicherungen frühzeitig vom Gasmessgerät erkannt und entsprechend der eingestellten Alarmschwellen signalisiert werden.
Speziell für das Dräger® X-am® 5800 & 8600
Der XD-IR CO2 6800203 wurde für den Einsatz im Dräger® X-am® 5800 & 8600 entwickelt. In Verbindung mit weiteren Sensoren lässt sich das Mehrgasmessgerät flexibel für unterschiedliche Gasgefahren konfigurieren. Der CO2-Sensor belegt dabei einen Sensorsteckplatz und übernimmt die selektive Überwachung von Kohlenstoffdioxid.
Technische Daten:
Messgas: Kohlenstoffdioxid CO2
Messprinzip: Infrarot
Ausführung: Hohe Langlebigkeit = XD (Xtreme Durability)
Messbereich: 0 bis 5 Vol% CO2
Auflösung: 0,01 Vol% oder 50 ppm (abhängig vom Messbereich)
Ansprechzeit X-am® 5800: Diffusionsbetrieb (t50) ≤ 15 Sekunden, Diffusionsbetrieb (t90) ≤ 31 Sekunden, Pumpenbetrieb (t50) ≤ 8 Sekunden, Pumpenbetrieb (t90) ≤ 11 Sekunden
Ansprechzeit X-am® 8600: Diffusionsbetrieb (t50) ≤ 14 Sekunden, Diffusionsbetrieb (t90) ≤ 48 Sekunden, Pumpenbetrieb (t50) ≤ 10 Sekunden, Pumpenbetrieb (t90) ≤ 14 Sekunden
Erwartete Sensorlebensdauer: > 5 Jahre
Garantie: 5 Jahre
Bauform: DrägerSensor® XD-IR
Kompatibel mit:
- Dräger® X-am® 5800
- Dräger® X-am® 8600
Details:
- Infrarotsensor für Kohlenstoffdioxid
- Sauerstoffunabhängige Messung
- Unempfindlich gegenüber katalytischen Sensorgiften
- Robuste und stoßfeste Sensorkonstruktion
- Hohe Langlebigkeit
- Für kompatible X-am® Gasmessgeräte geeignet
- Für Mehrgas-Konfigurationen einsetzbar
- Original Dräger® Sensor
Einsatzbereiche:
- Kohlenstoffdioxidüberwachung
- Persönliche Gasüberwachung
- Freimessungen
- Überwachung geschlossener Räume und Behälter
- Abwasser- und Entsorgungswirtschaft
- Chemische Industrie
- Industrielle Produktionsanlagen
- Lebensmittel- und Getränkeindustrie
- Bereiche mit möglicher CO2-Anreicherung
Hersteller: Drägerwerk AG & Co. KGaA, Moislinger Allee 53-55, 23558 Lübeck, Deutschland, E-Mail: [email protected]
- Verwenden Sie den Dräger® XD-IR CO2 Sensor ausschließlich gemäß den Herstellerangaben und nur in dafür vorgesehenen und kompatiblen Dräger® Gasmessgeräten.
- Der Sensor ist für die Messung von Kohlenstoffdioxid (CO2) vorgesehen. Verwenden Sie ihn nur innerhalb des vorgesehenen Messbereichs von 0 bis 5 Vol.-% CO2 und entsprechend der jeweiligen Gerätekonfiguration.
- Prüfen Sie Sensor, Kontakte und angrenzende Komponenten vor dem Einbau auf Beschädigungen, Verschmutzungen, Korrosion oder andere erkennbare Mängel.
- Verwenden Sie keine beschädigten oder verunreinigten Sensoren, da die Messfunktion und Zuverlässigkeit des Gasmessgeräts beeinträchtigt werden können.
- Stellen Sie vor dem Ein- oder Ausbau sicher, dass das Gasmessgerät entsprechend den Herstellerangaben außer Betrieb genommen wurde.
- Achten Sie beim Einbau auf die korrekte Position und den vollständigen Sitz des Sensors im Gasmessgerät.
- Halten Sie Sensoröffnungen und Gaszutritte frei von Staub, Flüssigkeiten, Öl und anderen Verunreinigungen.
- Beachten Sie die vom Hersteller angegebenen Betriebs-, Temperatur-, Feuchte-, Druck- und Umgebungsbedingungen des Infrarotsensors.
- Führen Sie nach dem Einbau oder Austausch des Sensors die vom Hersteller vorgeschriebenen Einstellungen, Justierungen und Funktionsprüfungen durch.
- Beachten Sie die vorgeschriebenen Intervalle für Funktionsprüfung, Justierung, Kalibrierung und Wartung des Sensors und des verwendeten Gasmessgeräts.
- Die hohe Langlebigkeit des Sensors ersetzt keine regelmäßigen Funktionsprüfungen, Wartungen oder sonstigen vom Hersteller vorgeschriebenen Kontrollen.
- Verwenden Sie das Gasmessgerät bei Sensorfehlern, fehlgeschlagenen Funktionsprüfungen, nicht plausiblen Messwerten oder Fehlermeldungen nicht für sicherheitsrelevante Messungen.
- Beachten Sie, dass erhöhte CO2-Konzentrationen eine erhebliche Gesundheits- und Erstickungsgefahr darstellen können. Betreten Sie gefährdete Bereiche nur unter Einhaltung der vorgeschriebenen Schutzmaßnahmen.
- Berücksichtigen Sie bei der Beurteilung der Atmosphäre, dass die CO2-Messung eine gegebenenfalls erforderliche separate Sauerstoffmessung nicht ersetzt.
- Beachten Sie alle optischen, akustischen und Vibrationsalarme des verwendeten Gasmessgeräts und halten Sie die betrieblich festgelegten Maßnahmen bei einem Gasalarm ein.
- Nehmen Sie keine eigenmächtigen Veränderungen, Reparaturen oder Manipulationen am Sensor vor.
- Wartungsarbeiten und der Austausch des Sensors dürfen nur durch entsprechend unterwiesenes oder fachkundiges Personal durchgeführt werden.
- Lagern Sie Ersatzsensoren entsprechend den Herstellerangaben sauber, trocken und geschützt vor Beschädigungen und Verunreinigungen.
- Entsorgen Sie ausgetauschte oder verbrauchte Sensoren entsprechend den geltenden Vorschriften und Herstellerangaben.
- Halten Sie Sensoren und demontierte Kleinteile außerhalb der Reichweite von Kindern und unbefugten Personen.
