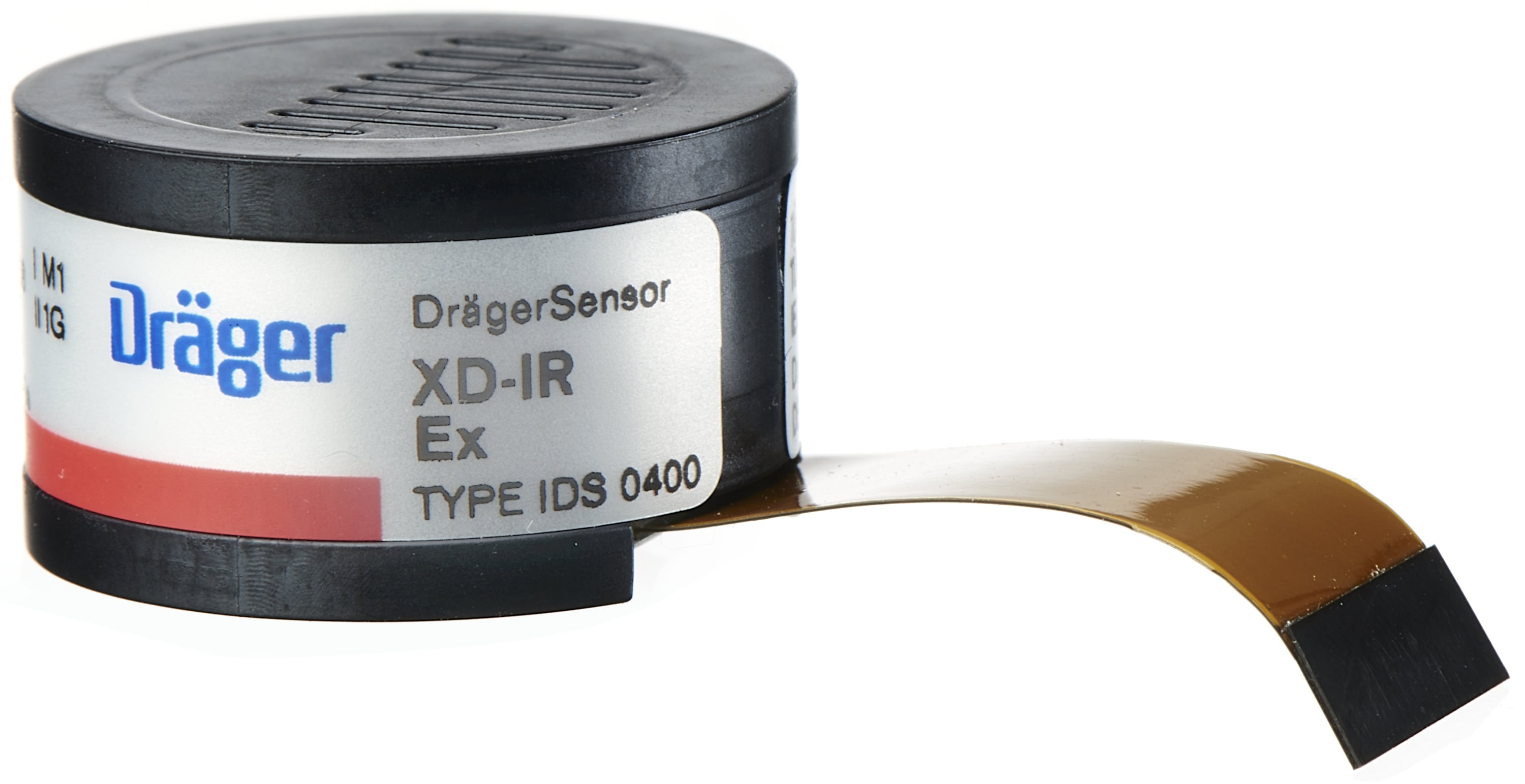

Dräger® XD-IR Ex Sensor 6800202 — Langlebige IR-Messung brennbarer Gase und Dämpfe
Der DrägerSensor® XD-IR Ex 6800202 ist ein robuster Infrarotsensor zur zuverlässigen Messung brennbarer Kohlenwasserstoffe. Mit einem Messbereich von 0 bis 100 % UEG, sauerstoffunabhängiger Detektion und einer erwarteten Lebensdauer von mehr als vier Jahren eignet sich der Sensor für die langfristige Überwachung explosionsfähiger Atmosphären mit dem Dräger® X-am® 5800 & 8600.
Brennbare Gase und Dämpfe zuverlässig überwachen
Der XD-IR Ex ist nicht ausschließlich für Methan ausgelegt. Methan ist die Werkseinstellung, darüber hinaus können weitere Messgase wie Propan, Pentan und Nonan sowie zahlreiche weitere brennbare Kohlenwasserstoffe eingestellt werden. Dadurch lässt sich der Sensor an unterschiedliche industrielle Anwendungen und vorhandene Gasgefahren anpassen.
Ex-Messbereich von 0 bis 100 % UEG
Der XD-IR Ex überwacht brennbare Kohlenwasserstoffe in einem Messbereich von 0 bis 100 % UEG. Die Auflösung beträgt 1 % UEG. Damit können gefährliche Konzentrationen unterhalb der unteren Explosionsgrenze zuverlässig erfasst und vom Gasmessgerät entsprechend der eingestellten Alarmschwellen signalisiert werden.
Sauerstoffunabhängige Infrarotmessung
Das Infrarot-Messprinzip benötigt keinen Sauerstoff zur Detektion brennbarer Kohlenwasserstoffe. Dadurch eignet sich der XD-IR Ex auch für Messungen in sauerstoffarmen oder inertisierten Atmosphären. Dies bietet gegenüber katalytischen Ex-Sensoren einen entscheidenden Vorteil bei entsprechenden industriellen Messaufgaben.
Vergiftungsresistent für anspruchsvolle Anwendungen
Die IR-Technologie ist äußerst unempfindlich gegenüber Stoffen, die katalytische Sensoren beeinträchtigen oder vergiften können. Insbesondere Schwefel- und Silikonverbindungen stellen nicht die für katalytische Sensoren typische Vergiftungsgefahr dar. Dadurch unterstützt der XD-IR Ex eine zuverlässige und langfristig stabile Ex-Messung.
Robust, stoßfest und langlebig
Der XD-IR Ex wurde für anspruchsvolle Einsatzbedingungen entwickelt. Seine robuste und stoßfeste Konstruktion reduziert den Einfluss mechanischer Belastungen auf den Sensor. Gleichzeitig zeichnet sich die IR-Technologie durch einen geringen Stromverbrauch und eine hohe Langzeitstabilität aus. Dräger® gibt eine erwartete Sensorlebensdauer von mehr als vier Jahren an.
Für das Dräger® X-am® 5800 & 8600
Der DrägerSensor® XD-IR Ex 6800202 ist für den Einsatz im Dräger® X-am® 5800 & 8600 vorgesehen. In Verbindung mit weiteren Sensoren kann das Mehrgasmessgerät individuell auf unterschiedliche Gasgefahren und Einsatzbedingungen abgestimmt werden.
Technische Daten:
Messgas: Methan CH4
Messprinzip: Infrarot
Ausführung: Hohe Langlebigkeit = XD (Xtreme Durability)
Messbereich: 0 bis 100 % UEG/0 bis 100 Vol% (abhängig vom jeweiligen Zielgas)
Auflösung: 1 % UEG
Ansprechzeit X-am® 5800: Diffusionsbetrieb (t50) ≤ 10 Sekunden, Diffusionsbetrieb (t90) ≤ 15 Sekunden, Pumpenbetrieb (t50) ≤ 7 Sekunden, Pumpenbetrieb (t90) ≤ 10 Sekunden
Ansprechzeit X-am® 8600: Diffusionsbetrieb (t50) ≤ 10 Sekunden, Diffusionsbetrieb (t90) ≤ 21 Sekunden, Pumpenbetrieb (t50) ≤ 9 Sekunden, Pumpenbetrieb (t90) ≤ 11 Sekunden
Erwartete Sensorlebensdauer: > 5 Jahre
Garantie: 5 Jahre
Bauform: DrägerSensor® XD-IR
Kompatibel mit:
- Dräger® X-am® 5800
- Dräger® X-am® 8600
Details:
- Infrarotsensor für brennbare Kohlenwasserstoffe
- Sauerstoffunabhängiges Messprinzip
- Weitere Messgase wie Propan, Pentan und Nonan einstellbar
- Geeignet für sauerstoffarme und inertisierte Atmosphären
- Unempfindlich gegenüber katalytischen Sensorgiften
- Robuste und stoßfeste Konstruktion
- Geringer Stromverbrauch
- Hohe Langzeitstabilität
- Für kompatible X-am® Gasmessgeräte geeignet
- Für Mehrgas-Konfigurationen einsetzbar
- Original Dräger® Sensor
Einsatzbereiche:
- Überwachung brennbarer Gase und Dämpfe
- Explosionsschutz und UEG-Überwachung
- Methanüberwachung
- Messungen in sauerstoffarmen Atmosphären
- Messungen in inertisierten Atmosphären
- Persönliche Gasüberwachung
- Chemische und petrochemische Industrie
- Öl- und Gasindustrie
- Raffinerien
- Abwasser- und Entsorgungswirtschaft
- Industrielle Produktionsanlagen
Hersteller: Drägerwerk AG & Co. KGaA, Moislinger Allee 53-55, 23558 Lübeck, Deutschland, E-Mail: [email protected]
- Verwenden Sie den Dräger® XD-IR Ex Sensor ausschließlich gemäß den Herstellerangaben und nur in dafür vorgesehenen und kompatiblen Dräger® Gasmessgeräten.
- Der Sensor ist für die Messung von Methan (CH4) vorgesehen. Verwenden Sie ihn nur innerhalb des vorgesehenen Messbereichs von 0 bis 100 Vol.-% CH4 und entsprechend der jeweiligen Gerätekonfiguration.
- Prüfen Sie Sensor, Kontakte und angrenzende Komponenten vor dem Einbau auf Beschädigungen, Verschmutzungen, Korrosion oder andere erkennbare Mängel.
- Verwenden Sie keine beschädigten oder verunreinigten Sensoren, da die Messfunktion und Zuverlässigkeit des Gasmessgeräts beeinträchtigt werden können.
- Stellen Sie vor dem Ein- oder Ausbau sicher, dass das Gasmessgerät entsprechend den Herstellerangaben außer Betrieb genommen wurde.
- Achten Sie beim Einbau auf die korrekte Position und den vollständigen Sitz des Sensors im Gasmessgerät.
- Halten Sie Sensoröffnungen und Gaszutritte frei von Staub, Flüssigkeiten, Öl und anderen Verunreinigungen.
- Beachten Sie die vom Hersteller angegebenen Betriebs-, Temperatur-, Feuchte-, Druck- und Umgebungsbedingungen des Infrarotsensors.
- Führen Sie nach dem Einbau oder Austausch des Sensors die vom Hersteller vorgeschriebenen Einstellungen, Justierungen und Funktionsprüfungen durch.
- Beachten Sie die vorgeschriebenen Intervalle für Funktionsprüfung, Justierung, Kalibrierung und Wartung des Sensors und des verwendeten Gasmessgeräts.
- Die hohe Langlebigkeit des Sensors ersetzt keine regelmäßigen Funktionsprüfungen, Wartungen oder sonstigen vom Hersteller vorgeschriebenen Kontrollen.
- Verwenden Sie das Gasmessgerät bei Sensorfehlern, fehlgeschlagenen Funktionsprüfungen, nicht plausiblen Messwerten oder Fehlermeldungen nicht für sicherheitsrelevante Messungen.
- Beachten Sie bei erhöhten Methankonzentrationen die Brand- und Explosionsgefahr und vermeiden Sie Zündquellen, offene Flammen und unzulässig heiße Oberflächen im Gefahrenbereich.
- Beachten Sie bei Messungen in explosionsgefährdeten Bereichen die für das Gasmessgerät, den Sensor und das verwendete Zubehör geltenden Ex-Zulassungen und Sicherheitsvorgaben.
- Beachten Sie alle optischen, akustischen und Vibrationsalarme des verwendeten Gasmessgeräts und halten Sie die betrieblich festgelegten Maßnahmen bei einem Gasalarm ein.
- Nehmen Sie keine eigenmächtigen Veränderungen, Reparaturen oder Manipulationen am Sensor vor.
- Wartungsarbeiten und der Austausch des Sensors dürfen nur durch entsprechend unterwiesenes oder fachkundiges Personal durchgeführt werden.
- Lagern Sie Ersatzsensoren entsprechend den Herstellerangaben sauber, trocken und geschützt vor Beschädigungen und Verunreinigungen.
- Entsorgen Sie ausgetauschte oder verbrauchte Sensoren entsprechend den geltenden Vorschriften und Herstellerangaben.
- Halten Sie Sensoren und demontierte Kleinteile außerhalb der Reichweite von Kindern und unbefugten Personen.
