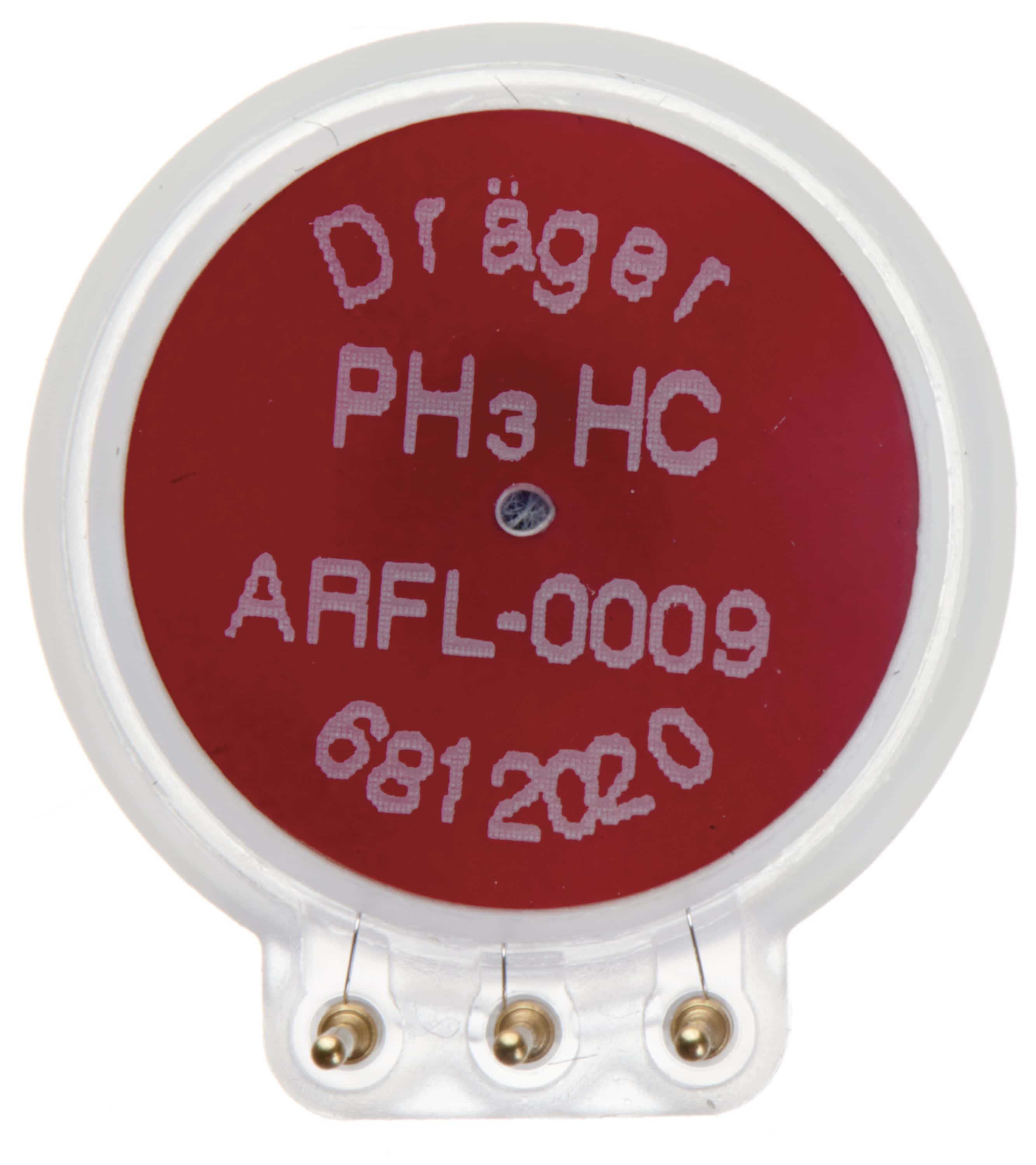

Dräger® XXS PH3 HC Sensor 6812020 — Phosphinmessung für hohe Konzentrationen bis 2.000 ppm
Der Dräger® XXS PH3 HC Sensor 6812020 ist ein elektrochemischer Sensor zur Messung hoher Phosphinkonzentrationen (PH3) in der Umgebungsluft. Die HC-Ausführung – High Concentration – erweitert den Messbereich gegenüber dem normalen XXS PH3 erheblich und erfasst Phosphin von 0 bis 2.000 ppm. Damit eignet sich der kompakte DrägerSensor® für Anwendungen, bei denen mit deutlich erhöhten PH3-Konzentrationen gerechnet werden muss.
Phosphin von 0 bis 2.000 ppm messen
Der XXS PH3 HC deckt einen Messbereich von 0 bis 2.000 ppm PH3 bei einer Auflösung von 1 ppm ab. Gegenüber dem XXS PH3 6810886 mit einem Messbereich von 0 bis 20 ppm ist die HC-Ausführung damit gezielt für wesentlich höhere Phosphinkonzentrationen ausgelegt.
HC-Ausführung für hohe Konzentrationen
HC steht für High Concentration. Der Sensor verbindet den großen Messbereich mit einer sehr guten Linearität und ermöglicht dadurch die zuverlässige Überwachung von Phosphin auch bei erhöhten Konzentrationen. Damit ergänzt er den empfindlicheren XXS PH3 für niedrige Konzentrationen um einen Sensor für Anwendungen mit einem deutlich größeren Messbereich.
Schnelle Ansprechzeit von maximal 10 Sekunden
Trotz des großen Messbereichs reagiert der XXS PH3 HC schnell auf Veränderungen der Phosphinkonzentration. Dräger® gibt eine Ansprechzeit T90 von maximal 10 Sekunden an. In Verbindung mit einem kompatiblen Gaswarngerät können auftretende PH3-Konzentrationen dadurch schnell erfasst und entsprechend der eingestellten Alarmschwellen signalisiert werden.
Mehr als drei Jahre erwartete Sensorlebensdauer
Dräger® gibt für den XXS PH3 HC eine erwartete Sensorlebensdauer von mehr als drei Jahren an. Die kompakte XXS-Bauform verbindet damit einen großen Messbereich und eine schnelle Reaktion mit einer auf den langfristigen Einsatz ausgelegten elektrochemischen Sensortechnologie.
Für verschiedene Dräger® X-am® Gasmessgeräte
Der DrägerSensor® XXS PH3 HC 6812020 ist mit den Dräger® Mehrgasmessgeräten X-am® 5000, X-am® 5600 und X-am® 8000 kompatibel. Die jeweils zulässige Sensorbestückung und Gerätekonfiguration ist zu beachten.
Technische Daten:
Messgas: Phosphin PH3
Messprinzip: Elektrochemisch
Messbereich: 0 bis 2.000 ppm PH3
Auflösung: 1 ppm
Ansprechzeit T90: ≤ 10 Sekunden
Erwartete Sensorlebensdauer: > 3 Jahre
Garantie: 1 Jahre
Bauform: DrägerSensor® XXS
Kompatibel mit:
- Dräger® X-am® 5000
- Dräger® X-am® 5600
- Dräger® X-am® 5800
- Dräger® X-am® 8000
Details:
- Elektrochemischer DrägerSensor®
- Kompakte XXS-Bauform für tragbare Gaswarngeräte
- Für Messungen in luftähnlicher Umgebung ausgelegt
- Für kompatible Dräger® Pac® und X-am® Gasmessgeräte geeignet
- Für Einzelgas- und Mehrgas-Konfigurationen einsetzbar
- Original Dräger® Sensor
Einsatzbereiche:
- Wartung und Instandhaltung von Dräger® Gasmessgeräten
- Begasungsanwendungen
- Chemische und industrielle Prozesse
- Industrielle Produktionsanlagen
- Wartung und Instandhaltung
- Freimessungen mit entsprechend ausgestattetem Gasmessgerät
- Wartung und Instandhaltung
- Arbeitssicherheit
Hersteller: Drägerwerk AG & Co. KGaA, Moislinger Allee 53-55, 23558 Lübeck, Deutschland, E-Mail: [email protected]
- Verwenden Sie den Dräger® XXS Sensor ausschließlich gemäß den Herstellerangaben und nur in dafür vorgesehenen und kompatiblen Dräger® Gasmessgeräten.
- Wählen Sie den Sensor entsprechend dem zu überwachenden Gas, dem erforderlichen Messbereich und der vorgesehenen Anwendung aus.
- Prüfen Sie Sensor und Kontakte vor dem Einbau auf Beschädigungen, Verschmutzungen, Korrosion oder andere erkennbare Mängel.
- Verwenden Sie keine beschädigten oder verunreinigten Sensoren, da die Messfunktion beeinträchtigt werden kann.
- Stellen Sie vor dem Ein- oder Ausbau sicher, dass das Gasmessgerät entsprechend den Herstellerangaben außer Betrieb genommen wurde.
- Berühren oder beschädigen Sie empfindliche Sensorbereiche und elektrische Kontakte nicht unnötig.
- Achten Sie beim Einbau auf die korrekte Position und den vollständigen Sitz des Sensors im Gasmessgerät.
- Verwenden Sie zum Ein- und Ausbau nur geeignete Werkzeuge und beachten Sie die Wartungs- und Servicevorgaben des Herstellers.
- Halten Sie Sensoröffnungen und Gaszutritte frei von Staub, Flüssigkeiten und anderen Verunreinigungen.
- Beachten Sie, dass elektrochemische Sensoren durch ungeeignete Umgebungsbedingungen, bestimmte Stoffe oder sehr hohe Gaskonzentrationen in ihrer Messfunktion beeinträchtigt werden können.
- Führen Sie nach einem Sensoraustausch die vom Hersteller vorgeschriebenen Einstellungen, Justierungen und Funktionsprüfungen durch, bevor das Gasmessgerät für sicherheitsrelevante Messungen eingesetzt wird.
- Beachten Sie die vorgeschriebenen Intervalle für Funktionsprüfung, Justierung, Kalibrierung und Wartung des jeweiligen Sensors und Gasmessgeräts.
- Verwenden Sie das Gasmessgerät bei Sensorfehlern, fehlgeschlagener Funktionsprüfung, nicht plausiblen Messwerten oder Fehlermeldungen nicht für sicherheitsrelevante Messungen.
- Beachten Sie die vom Hersteller angegebenen Betriebs-, Lager- und Umgebungsbedingungen des jeweiligen XXS Sensors.
- Setzen Sie den Sensor keinen Bedingungen außerhalb der zulässigen Temperatur-, Feuchte- oder Druckbereiche aus.
- Nehmen Sie keine eigenmächtigen Veränderungen, Reparaturen oder Manipulationen am Sensor vor.
- Wartungsarbeiten und der Austausch von Sensoren dürfen nur durch entsprechend unterwiesenes oder fachkundiges Personal durchgeführt werden.
- Lagern Sie Ersatzsensoren entsprechend den Herstellerangaben sauber, trocken und geschützt vor Beschädigungen und Verunreinigungen.
- Entsorgen Sie ausgetauschte oder verbrauchte Sensoren entsprechend den geltenden Vorschriften und den Herstellerangaben.
- Halten Sie Sensoren und demontierte Kleinteile außerhalb der Reichweite von Kindern und unbefugten Personen.
