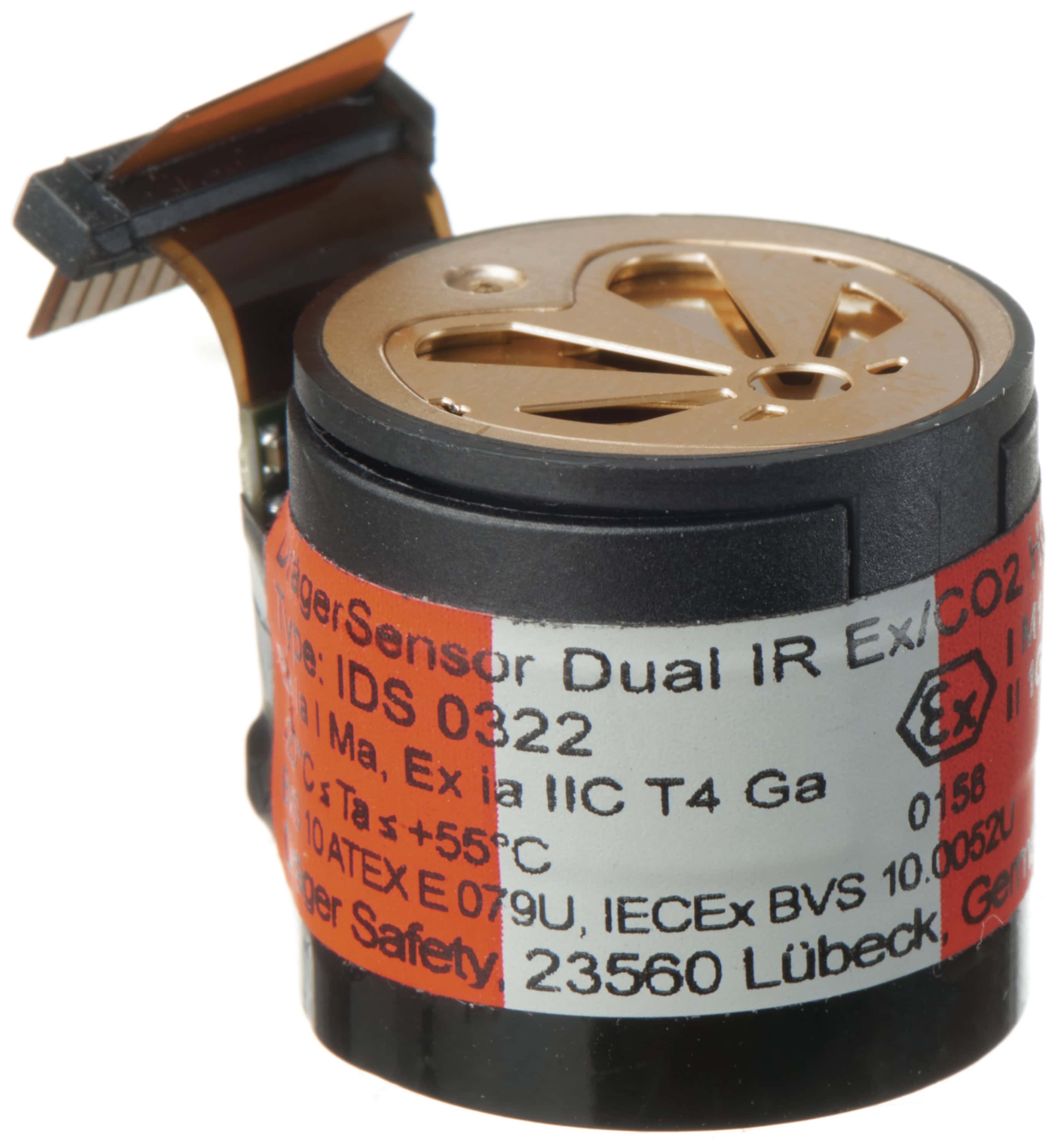

Dräger® Dual IR Ex/CO2 HC Sensor 6800276 — Methan und CO2 bis 100 Vol.-% mit einem Sensor messen
Der DrägerSensor® Dual IR Ex/CO2 HC 6800276 ist ein leistungsfähiger Infrarotsensor zur gleichzeitigen Messung brennbarer Gase und Kohlenstoffdioxid (CO2). Die HC-Ausführung ist speziell für hohe Konzentrationen ausgelegt und ermöglicht die Messung von Methan bis 100 Vol.-% CH4 sowie Kohlenstoffdioxid bis 100 Vol.-% CO2. Dadurch eignet sich der Dualsensor besonders für Anwendungen wie Biogasanlagen, Deponien und den Bergbau.
Zwei Messkanäle in einem Sensor
Der Dual IR Ex/CO2 HC kombiniert einen IR-Ex- und einen IR-CO2-Messkanal in einem Sensor. Brennbare Gase können im explosionsrelevanten Bereich von 0 bis 100 % UEG und abhängig vom jeweiligen Zielgas bis 100 Vol.-% erfasst werden. Für Methan steht ein Messbereich bis 100 Vol.-% CH4 zur Verfügung. Gleichzeitig misst der zweite Kanal Kohlenstoffdioxid von 0 bis 100 Vol.-%.
Für hohe Methan- und CO2-Konzentrationen
Die HC-Ausführung ist insbesondere für Anwendungen vorgesehen, bei denen hohe Gaskonzentrationen auftreten. Ein typisches Beispiel sind Biogasanlagen, in denen Methan und Kohlenstoffdioxid gleichzeitig in hohen Volumenanteilen vorhanden sein können. Der Sensor ermöglicht die Überwachung beider Gase mit einem einzigen Sensorelement und nutzt damit den verfügbaren Sensorplatz im Gasmessgerät effizient.
Vergiftungsresistente Infrarot-Technologie
Das Infrarot-Messprinzip arbeitet ohne katalytische Verbrennung und ist dadurch unempfindlich gegenüber typischen Katalysatorgiften. Dies ist besonders bei anspruchsvollen und langfristigen Messaufgaben von Vorteil. Zusätzlich zeichnet sich die IR-Technologie durch eine hohe Langzeitstabilität und einen vergleichsweise geringen Wartungsaufwand aus.
Schnelle Messung im Diffusions- und Pumpenbetrieb
Für den Ex-Kanal gibt Dräger® bei Methan eine Ansprechzeit T90 von maximal 21 Sekunden im Diffusionsbetrieb an. Im Pumpenbetrieb verkürzt sich die T90 auf maximal 11 Sekunden. Für den CO2-Kanal liegt die typische Ansprechzeit T90 bei maximal 20 Sekunden. Damit reagiert der Sensor trotz seiner großen Messbereiche schnell auf Veränderungen der Gaskonzentrationen.
Lange Sensorlebensdauer
Der Dual IR Ex/CO2 HC ist für den langfristigen professionellen Einsatz ausgelegt. Dräger® gibt eine erwartete Sensorlebensdauer von mehr als fünf Jahren an. Der Sensor ist austauschbar und speziell für den Einsatz im Dräger® X-am® 8000 vorgesehen.
Technische Daten:
Messgas: Methan CH4 / Kohlenstoffdioxid CO2
Messprinzip: Infrarot
Ausführung: Hohe Konzentrationen
Messbereich: 0 bis 100 % UEG/0 bis 100 Vol% (abhängig vom jeweiligen Zielgas), 0 bis 100 Vol% CO2
Auflösung: 1 % UEG für Ex, 0,1 Vol% CO2
Ansprechzeit: Diffusionsbetrieb (t50) ≤ 10 Sekunden, Diffusionsbetrieb (t90) ≤ 21 Sekunden, Pumpenbetrieb (t50) ≤ 9 Sekunden, Pumpenbetrieb (t90) ≤ 11 Sekunden
Erwartete Sensorlebensdauer: > 5 Jahre
Garantie: 5 Jahre
Bauform: DrägerSensor® Dual IR
Kompatibel mit:
- Dräger® X-am® 8000
Details:
- Dual-Infrarotsensor für brennbare Gase und Kohlenstoffdioxid
- Zwei Messkanäle in einem Sensor
- HC-Ausführung für hohe Gaskonzentrationen
- Vergiftungsresistente Infrarot-Messtechnik
- Hohe Langzeitstabilität und geringer Wartungsaufwand
- Für kompatible X-am® Gasmessgeräte geeignet
- Für Mehrgas-Konfigurationen einsetzbar
- Original Dräger® Sensor
Einsatzbereiche:
- Messung hoher Methankonzentrationen
- Messung hoher Kohlenstoffdioxidkonzentrationen
- Explosionsschutz und UEG-Überwachung
- Biogasanlagen und Fermenter
- Deponien
- Bergbau
- Gasproduktion und Gasverarbeitung
- Industrielle Prozessüberwachung
Hersteller: Drägerwerk AG & Co. KGaA, Moislinger Allee 53-55, 23558 Lübeck, Deutschland, E-Mail: [email protected]
- Verwenden Sie den Dräger® Dual IR Ex/CO2 HC Sensor ausschließlich gemäß den Herstellerangaben und nur in dafür vorgesehenen und kompatiblen Dräger® Gasmessgeräten.
- Der Sensor ist für die Messung von Methan (CH4) und Kohlenstoffdioxid (CO2) vorgesehen. Verwenden Sie ihn nur innerhalb der vorgesehenen Messbereiche von 0 bis 100 Vol.-% Ex und 0 bis 100 Vol.-% CO2.
- Prüfen Sie Sensor, Kontakte und angrenzende Komponenten vor dem Einbau auf Beschädigungen, Verschmutzungen, Korrosion oder andere erkennbare Mängel.
- Verwenden Sie keine beschädigten oder verunreinigten Sensoren, da die Messfunktion und Zuverlässigkeit des Gasmessgeräts beeinträchtigt werden können.
- Stellen Sie vor dem Ein- oder Ausbau sicher, dass das Gasmessgerät entsprechend den Herstellerangaben außer Betrieb genommen wurde.
- Achten Sie beim Einbau auf die korrekte Position und den vollständigen Sitz des Sensors im Gasmessgerät.
- Halten Sie Sensoröffnungen und Gaszutritte frei von Staub, Flüssigkeiten, Öl und anderen Verunreinigungen.
- Beachten Sie die vom Hersteller angegebenen Betriebs-, Temperatur-, Feuchte-, Druck- und Umgebungsbedingungen des Infrarotsensors.
- Führen Sie nach dem Einbau oder Austausch des Sensors die vom Hersteller vorgeschriebenen Einstellungen, Justierungen und Funktionsprüfungen durch.
- Beachten Sie die vorgeschriebenen Intervalle für Funktionsprüfung, Justierung, Kalibrierung und Wartung des Sensors und des verwendeten Gasmessgeräts.
- Verwenden Sie das Gasmessgerät bei Sensorfehlern, fehlgeschlagenen Funktionsprüfungen, nicht plausiblen Messwerten oder Fehlermeldungen nicht für sicherheitsrelevante Messungen.
- Beachten Sie bei hohen Methankonzentrationen die Brand- und Explosionsgefahr und halten Sie Zündquellen, offene Flammen und unzulässig heiße Oberflächen vom Gefahrenbereich fern.
- Beachten Sie, dass hohe CO2-Konzentrationen lebensgefährlich sein können und Sauerstoff aus der Umgebungsluft verdrängen können. Betreten Sie gefährdete Bereiche nur unter Einhaltung der vorgeschriebenen Schutzmaßnahmen.
- Beachten Sie bei Messungen in explosionsgefährdeten Bereichen die für das Gasmessgerät, den Sensor und das verwendete Zubehör geltenden Ex-Zulassungen und Sicherheitsvorgaben.
- Beachten Sie alle optischen, akustischen und Vibrationsalarme des verwendeten Gasmessgeräts und halten Sie die betrieblich festgelegten Maßnahmen bei einem Gasalarm ein.
- Nehmen Sie keine eigenmächtigen Veränderungen, Reparaturen oder Manipulationen am Sensor vor.
- Wartungsarbeiten und der Austausch des Sensors dürfen nur durch entsprechend unterwiesenes oder fachkundiges Personal durchgeführt werden.
- Lagern Sie Ersatzsensoren entsprechend den Herstellerangaben sauber, trocken und geschützt vor Beschädigungen und Verunreinigungen.
- Entsorgen Sie ausgetauschte oder verbrauchte Sensoren entsprechend den geltenden Vorschriften und Herstellerangaben.
- Halten Sie Sensoren und demontierte Kleinteile außerhalb der Reichweite von Kindern und unbefugten Personen.
