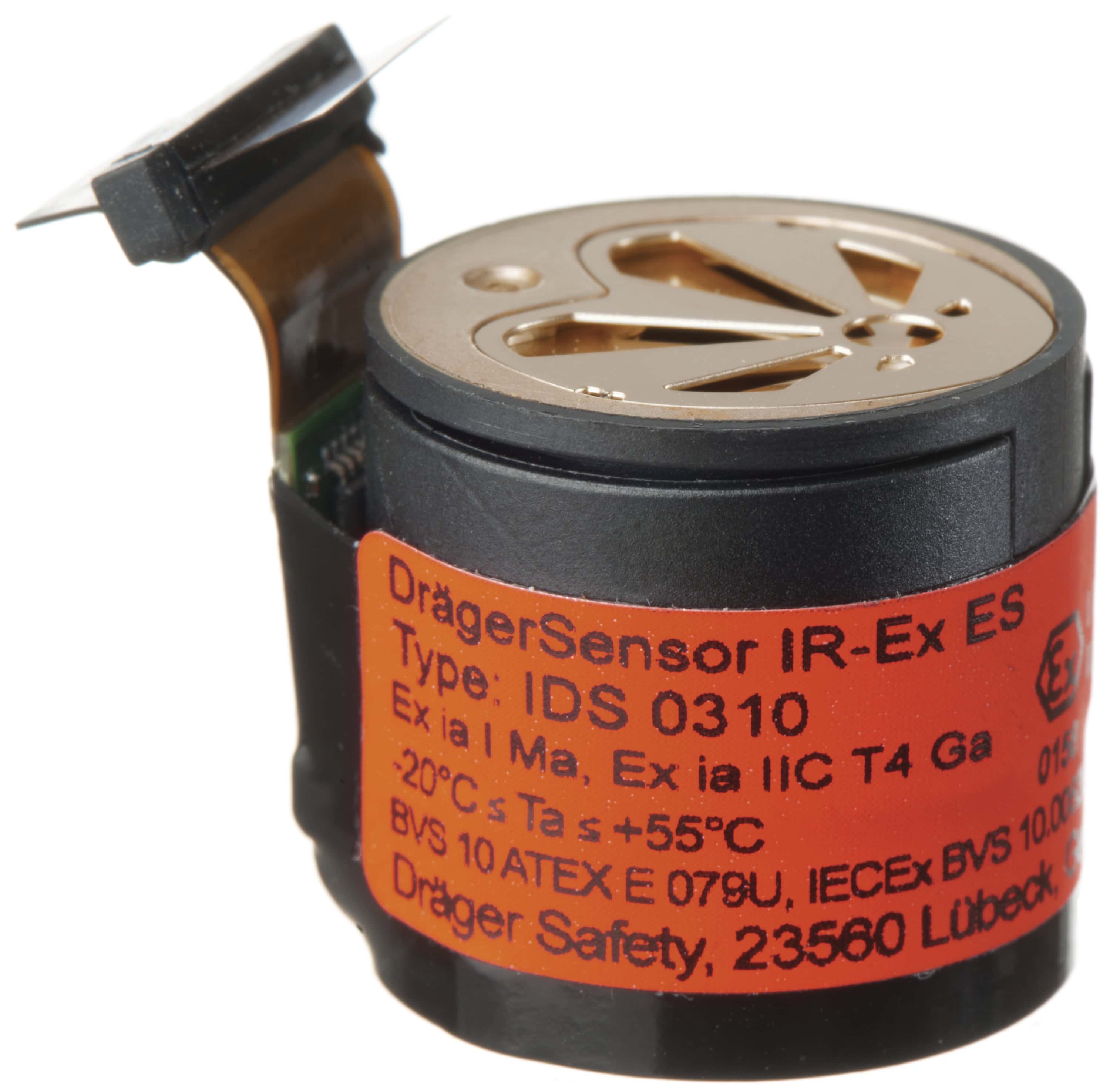

Dräger® IR Ex ES Sensor 6851881 — Sauerstoffunabhängige Ex-Messung brennbarer Gase und Dämpfe
Der DrägerSensor® IR Ex ES 6851881 ist ein Infrarotsensor zur zuverlässigen Messung brennbarer Kohlenwasserstoffe. Er erfasst explosionsfähige Konzentrationen im Bereich von 0 bis 100 % UEG und ermöglicht abhängig vom gewählten Zielgas zusätzlich Messungen im Volumenprozentbereich bis 100 Vol.-%. Das sauerstoffunabhängige und vergiftungsresistente Messprinzip eignet sich besonders für anspruchsvolle und langfristige Überwachungsaufgaben.
Brennbare Gase und Dämpfe zuverlässig überwachen
Der IR Ex ES ist nicht ausschließlich für Methan ausgelegt. Neben Methan können zahlreiche weitere brennbare Gase und Dämpfe wie Propan, Butan, Pentan, Aceton, Benzin, Toluol oder verschiedene weitere Kohlenwasserstoffe gemessen werden. Der jeweils verwendete Gasdatensatz und Messbereich wird entsprechend der Anwendung und Gerätekonfiguration ausgewählt.
Ex-Messung von 0 bis 100 % UEG
Für die klassische Explosionsüberwachung arbeitet der Sensor in einem Messbereich von 0 bis 100 % UEG bei einer Auflösung von 1 % UEG. Dadurch können gefährliche Konzentrationen brennbarer Gase und Dämpfe unterhalb der unteren Explosionsgrenze frühzeitig erkannt und vom Gasmessgerät entsprechend der eingestellten Alarmschwellen signalisiert werden.
Zielgasabhängige Messung bis 100 Vol.-%
Neben dem UEG-Messbereich unterstützt der IR Ex ES abhängig vom ausgewählten Zielgas auch Messungen im Volumenprozentbereich. Bei Methan sind dadurch beispielsweise Messungen hoher Konzentrationen bis 100 Vol.-% CH4 möglich. Der tatsächlich verfügbare Messbereich hängt vom verwendeten Zielgas und der Konfiguration des Gasmessgerätes ab.
Sauerstoffunabhängige Infrarot-Technologie
Im Gegensatz zu katalytischen Ex-Sensoren benötigt das Infrarot-Messprinzip keinen Sauerstoff für die Detektion. Dadurch können brennbare Kohlenwasserstoffe auch in sauerstoffarmen oder inertisierten Atmosphären überwacht werden. Dies erweitert den Einsatzbereich insbesondere bei Freimessungen und industriellen Anwendungen mit wechselnden Sauerstoffkonzentrationen.
Vergiftungsresistent und langlebig
Die Infrarottechnologie ist äußerst unempfindlich gegenüber Stoffen, die katalytische Sensoren vergiften können. Schwefel- oder Silikonverbindungen führen daher nicht zu der für katalytische Sensoren typischen Sensorvergiftung. Zusätzlich bietet der IR Ex ES eine hohe Langzeitstabilität. Dräger® gibt eine erwartete Sensorlebensdauer von mehr als fünf Jahren an.
Schnelle Reaktion auf Ex-Gefahren
Bei der Messung von Methan gibt Dräger® für den Sensor im Diffusionsbetrieb eine Ansprechzeit T90 von maximal 15 Sekunden an. Dadurch reagiert der Sensor schnell auf Veränderungen der Konzentration und ermöglicht eine zuverlässige Warnung vor explosionsfähigen Atmosphären.
Technische Daten:
Messgas: Methan CH4
Messprinzip: Infrarot
Messbereich: 0 bis 100 % UEG/0 bis 100 Vol% (abhängig vom jeweiligen Zielgas)
Auflösung: 1 % UEG
Ansprechzeit X-am® 5600: Diffusionsbetrieb (t50) ≤ 10 Sekunden, Diffusionsbetrieb (t90) ≤ 15 Sekunden, Pumpenbetrieb (t50) ≤ 7 Sekunden, Pumpenbetrieb (t90) ≤ 10 Sekunden
Anprechzeit X-am® 8000: Diffusionsbetrieb (t50) ≤ 10 Sekunden, Diffusionsbetrieb (t90) ≤ 21 Sekunden, Pumpenbetrieb (t50) ≤ 9 Sekunden, Pumpenbetrieb (t90) ≤ 11 Sekunden
Erwartete Sensorlebensdauer: > 5 Jahre
Garantie: 5 Jahre
Bauform: DrägerSensor® IR
Kompatibel mit:
- Dräger® X-am® 5600
- Dräger® X-am® 8000
Details:
- Infrarotsensor für brennbare Kohlenwasserstoffe
- Zwei Messkanäle in einem Sensor
- Sauerstoffunabhängiges Messprinzip
- Geeignet für Messungen in sauerstoffarmen und inertisierten Atmosphären
- Vergiftungsresistent gegenüber Schwefel- und Silikonverbindungen
- Hohe Langzeitstabilität
- Für kompatible X-am® Gasmessgeräte geeignet
- Für Mehrgas-Konfigurationen einsetzbar
- Original Dräger® Sensor
Einsatzbereiche:
- Explosionsschutz und UEG-Überwachung
- Messung hoher Methankonzentrationen
- Messungen in sauerstoffarmen Atmosphären
- Messungen in inertisierten Atmosphären
- Persönliche Gasüberwachung
- Freimessungen
- Chemische und petrochemische Industrie
- Öl- und Gasindustrie
- Raffinerien
- Industrielle Produktionsanlagen
Hersteller: Drägerwerk AG & Co. KGaA, Moislinger Allee 53-55, 23558 Lübeck, Deutschland, E-Mail: [email protected]
- Verwenden Sie den Dräger® IR Ex ES Sensor ausschließlich gemäß den Herstellerangaben und nur in dafür vorgesehenen und kompatiblen Dräger® Gasmessgeräten.
- Der Sensor ist für die Messung von Methan (CH4) vorgesehen. Verwenden Sie ihn nur innerhalb des vorgesehenen Messbereichs von 0 bis 100 Vol.-% Ex und entsprechend der jeweiligen Gerätekonfiguration.
- Prüfen Sie Sensor, Kontakte und angrenzende Komponenten vor dem Einbau auf Beschädigungen, Verschmutzungen, Korrosion oder andere erkennbare Mängel.
- Verwenden Sie keine beschädigten oder verunreinigten Sensoren, da die Messfunktion und Zuverlässigkeit des Gasmessgeräts beeinträchtigt werden können.
- Stellen Sie vor dem Ein- oder Ausbau sicher, dass das Gasmessgerät entsprechend den Herstellerangaben außer Betrieb genommen wurde.
- Achten Sie beim Einbau auf die korrekte Position und den vollständigen Sitz des Sensors im Gasmessgerät.
- Halten Sie Sensoröffnungen und Gaszutritte frei von Staub, Flüssigkeiten, Öl und anderen Verunreinigungen.
- Beachten Sie aufgrund der hohen Sensitivität des Sensors besonders die Herstellerangaben zu Messbereich, Umgebungsbedingungen, Justierung und zulässigen Einsatzbedingungen.
- Setzen Sie den Sensor keinen Betriebsbedingungen außerhalb der vom Hersteller festgelegten Temperatur-, Feuchte-, Druck- und Konzentrationsbereiche aus.
- Führen Sie nach dem Einbau oder Austausch des Sensors die vom Hersteller vorgeschriebenen Einstellungen, Justierungen und Funktionsprüfungen durch.
- Beachten Sie die vorgeschriebenen Intervalle für Funktionsprüfung, Justierung, Kalibrierung und Wartung des Sensors und des verwendeten Gasmessgeräts.
- Verwenden Sie das Gasmessgerät bei Sensorfehlern, fehlgeschlagenen Funktionsprüfungen, nicht plausiblen Messwerten oder Fehlermeldungen nicht für sicherheitsrelevante Messungen.
- Beachten Sie bei erhöhten Methankonzentrationen die Brand- und Explosionsgefahr und vermeiden Sie Zündquellen, offene Flammen und unzulässig heiße Oberflächen im Gefahrenbereich.
- Beachten Sie bei Messungen in explosionsgefährdeten Bereichen die für das Gasmessgerät, den Sensor und das verwendete Zubehör geltenden Ex-Zulassungen und Sicherheitsvorgaben.
- Beachten Sie alle optischen, akustischen und Vibrationsalarme des verwendeten Gasmessgeräts und halten Sie die betrieblich festgelegten Maßnahmen bei einem Gasalarm ein.
- Nehmen Sie keine eigenmächtigen Veränderungen, Reparaturen oder Manipulationen am Sensor vor.
- Wartungsarbeiten und der Austausch des Sensors dürfen nur durch entsprechend unterwiesenes oder fachkundiges Personal durchgeführt werden.
- Lagern Sie Ersatzsensoren entsprechend den Herstellerangaben sauber, trocken und geschützt vor Beschädigungen und Verunreinigungen.
- Entsorgen Sie ausgetauschte oder verbrauchte Sensoren entsprechend den geltenden Vorschriften und Herstellerangaben.
- Halten Sie Sensoren und demontierte Kleinteile außerhalb der Reichweite von Kindern und unbefugten Personen.
