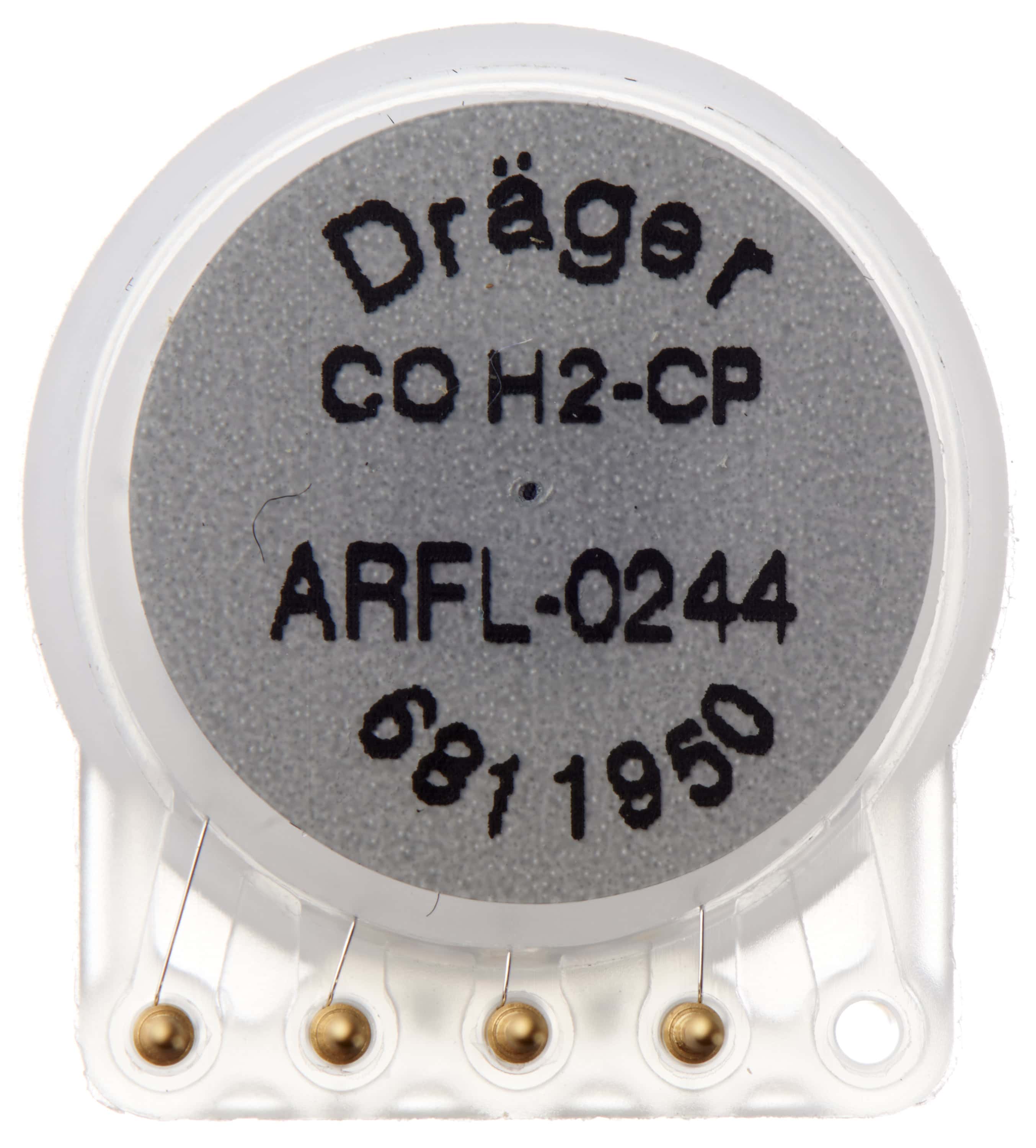

Dräger® XXS CO H2-CP Sensor 6811950 — Zuverlässige CO-Messung mit integrierter Wasserstoffkompensation
Der Dräger® XXS CO H2-CP Sensor 6811950 ist ein elektrochemischer Sensor zur Messung von Kohlenmonoxid mit integrierter Wasserstoffkompensation. Durch seine spezielle Sensorkonstruktion wird der störende Einfluss von Wasserstoff auf die CO-Messung deutlich reduziert. Mit einem Messbereich von 0 bis 2.000 ppm CO eignet sich der Sensor besonders für Anwendungen, bei denen neben Kohlenmonoxid auch Wasserstoff in der Umgebungsatmosphäre auftreten kann.
Wasserstoffkompensierte CO-Messung
Konventionelle elektrochemische CO-Sensoren können eine Querempfindlichkeit gegenüber Wasserstoff aufweisen und dadurch bei vorhandener H2-Konzentration einen erhöhten CO-Messwert anzeigen. Der XXS CO H2-CP arbeitet mit zwei Messelektroden und einer H2-Differenzbildung, um diesen Einfluss zu minimieren. Dadurch ermöglicht der Sensor eine zuverlässigere und selektivere Kohlenmonoxidmessung in Arbeitsbereichen, in denen gleichzeitig Wasserstoff auftreten kann.
Messbereich von 0 bis 2.000 ppm CO
Der Sensor erfasst Kohlenmonoxid über einen Messbereich von 0 bis 2.000 ppm bei einer Auflösung von 2 ppm. Die Kombination aus diesem Messbereich und der Wasserstoffkompensation macht den XXS CO H2-CP insbesondere für industrielle Anwendungen interessant, in denen eine möglichst geringe H2-Querempfindlichkeit für die zuverlässige Beurteilung der tatsächlichen CO-Konzentration erforderlich ist.
Für Stahlindustrie, Raffinerien und Kläranlagen
Dräger® nennt unter anderem die Stahlindustrie, Raffinerien und Kläranlagen als typische Einsatzbereiche. Gerade in Arbeitsumgebungen, in denen Wasserstoff zusammen mit Kohlenmonoxid vorkommen kann, unterstützt die H2-Kompensation eine zuverlässigere CO-Überwachung und reduziert wasserstoffbedingte Fehlanzeigen.
Schnelle Reaktion und lange Sensorlebensdauer
Der XXS CO H2-CP erreicht eine Ansprechzeit T90 von maximal 25 Sekunden. Die erwartete Sensorlebensdauer beträgt mehr als drei Jahre. Zusammen mit der kompakten XXS-Bauform ist der Sensor damit auf den langfristigen professionellen Einsatz in tragbaren Dräger® Gaswarngeräten ausgelegt.
Für ausgewählte Dräger® Pac® und X-am® Gasmessgeräte
Der DrägerSensor® XXS CO H2-CP 6811950 ist für ausgewählte Geräte der Dräger® Pac® und X-am® Familie geeignet. Dazu gehören Dräger® Pac® 8500 sowie X-am® 5000, X-am® 5600 und X-am® 8000. Die jeweils zulässige Sensorbestückung und Gerätekonfiguration ist bei der Zusammenstellung des Gasmessgerätes zu beachten.
Technische Daten:
Messgas: Kohlenstoffmonoxid CO
Messprinzip: Elektrochemisch
Messbereich: 0 bis 2.000 ppm CO
Auflösung: 2 ppm
Ansprechzeit T90: ≤ 25 Sekunden
Erwartete Sensorlebensdauer: > 3 Jahre
Garantie: 1 Jahre
Bauform: DrägerSensor® XXS
Kompatibel mit:
- Dräger® Pac® 8500
- Dräger® X-am® 5000
- Dräger® X-am® 5600
- Dräger® X-am® 5800
- Dräger® X-am® 8000
Details:
- Elektrochemischer DrägerSensor®
- Kompakte XXS-Bauform für tragbare Gaswarngeräte
- Für Messungen in luftähnlicher Umgebung ausgelegt
- Für kompatible Dräger® Pac® und X-am® Gasmessgeräte geeignet
- Für Einzelgas- und Mehrgas-Konfigurationen einsetzbar
- Original Dräger® Sensor
Einsatzbereiche:
- Wartung und Instandhaltung von Dräger® Gasmessgeräten
- Kohlenmonoxidmessung bei möglichem Wasserstoffeinfluss
- Stahl- und Metallindustrie
- Raffinerien
- Kläranlagen und Abwasserwirtschaft
- Chemische und petrochemische Industrie
- Industrielle Produktionsanlagen
- Arbeitssicherheit
Hersteller: Drägerwerk AG & Co. KGaA, Moislinger Allee 53-55, 23558 Lübeck, Deutschland, E-Mail: [email protected]
- Verwenden Sie den Dräger® XXS Sensor ausschließlich gemäß den Herstellerangaben und nur in dafür vorgesehenen und kompatiblen Dräger® Gasmessgeräten.
- Wählen Sie den Sensor entsprechend dem zu überwachenden Gas, dem erforderlichen Messbereich und der vorgesehenen Anwendung aus.
- Prüfen Sie Sensor und Kontakte vor dem Einbau auf Beschädigungen, Verschmutzungen, Korrosion oder andere erkennbare Mängel.
- Verwenden Sie keine beschädigten oder verunreinigten Sensoren, da die Messfunktion beeinträchtigt werden kann.
- Stellen Sie vor dem Ein- oder Ausbau sicher, dass das Gasmessgerät entsprechend den Herstellerangaben außer Betrieb genommen wurde.
- Berühren oder beschädigen Sie empfindliche Sensorbereiche und elektrische Kontakte nicht unnötig.
- Achten Sie beim Einbau auf die korrekte Position und den vollständigen Sitz des Sensors im Gasmessgerät.
- Verwenden Sie zum Ein- und Ausbau nur geeignete Werkzeuge und beachten Sie die Wartungs- und Servicevorgaben des Herstellers.
- Halten Sie Sensoröffnungen und Gaszutritte frei von Staub, Flüssigkeiten und anderen Verunreinigungen.
- Beachten Sie, dass elektrochemische Sensoren durch ungeeignete Umgebungsbedingungen, bestimmte Stoffe oder sehr hohe Gaskonzentrationen in ihrer Messfunktion beeinträchtigt werden können.
- Führen Sie nach einem Sensoraustausch die vom Hersteller vorgeschriebenen Einstellungen, Justierungen und Funktionsprüfungen durch, bevor das Gasmessgerät für sicherheitsrelevante Messungen eingesetzt wird.
- Beachten Sie die vorgeschriebenen Intervalle für Funktionsprüfung, Justierung, Kalibrierung und Wartung des jeweiligen Sensors und Gasmessgeräts.
- Verwenden Sie das Gasmessgerät bei Sensorfehlern, fehlgeschlagener Funktionsprüfung, nicht plausiblen Messwerten oder Fehlermeldungen nicht für sicherheitsrelevante Messungen.
- Beachten Sie die vom Hersteller angegebenen Betriebs-, Lager- und Umgebungsbedingungen des jeweiligen XXS Sensors.
- Setzen Sie den Sensor keinen Bedingungen außerhalb der zulässigen Temperatur-, Feuchte- oder Druckbereiche aus.
- Nehmen Sie keine eigenmächtigen Veränderungen, Reparaturen oder Manipulationen am Sensor vor.
- Wartungsarbeiten und der Austausch von Sensoren dürfen nur durch entsprechend unterwiesenes oder fachkundiges Personal durchgeführt werden.
- Lagern Sie Ersatzsensoren entsprechend den Herstellerangaben sauber, trocken und geschützt vor Beschädigungen und Verunreinigungen.
- Entsorgen Sie ausgetauschte oder verbrauchte Sensoren entsprechend den geltenden Vorschriften und den Herstellerangaben.
- Halten Sie Sensoren und demontierte Kleinteile außerhalb der Reichweite von Kindern und unbefugten Personen.
