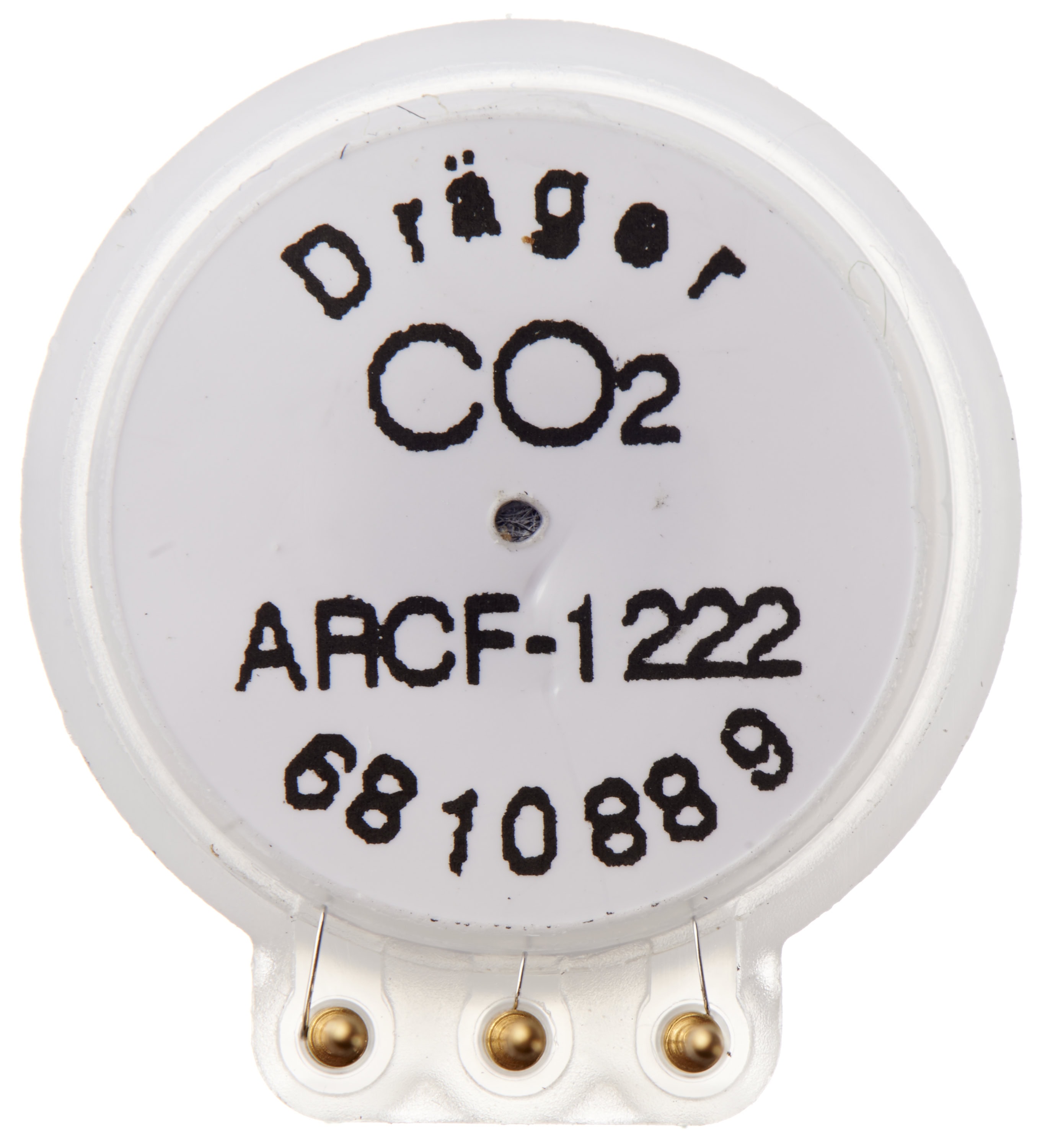

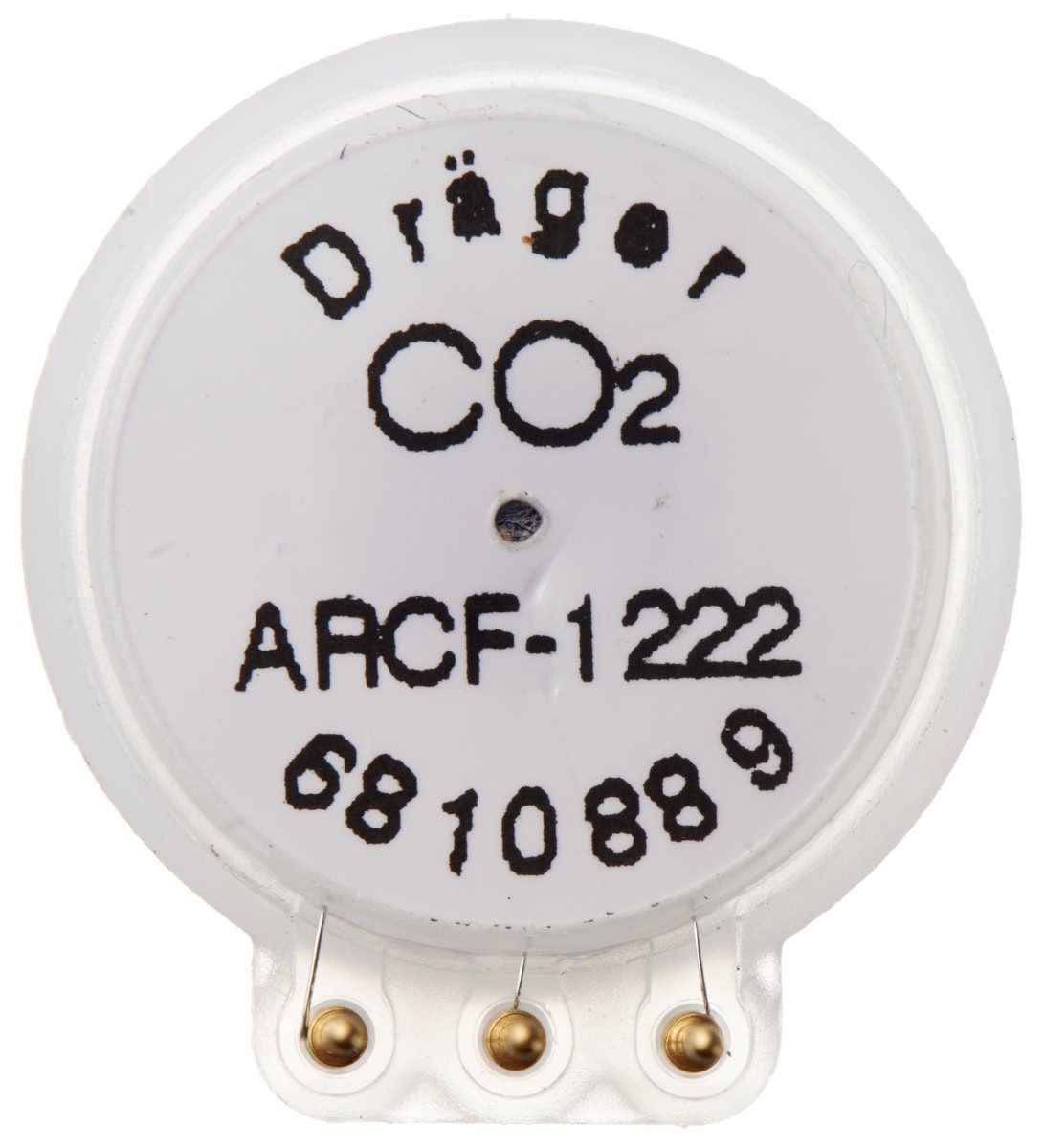

Dräger® XXS CO2 Sensor 6810889 — Kompakter elektrochemischer CO2-Sensor bis 5 Vol.-%
Der Dräger® XXS CO2 Sensor 6810889 ist ein kompakter elektrochemischer Sensor zur Messung von Kohlenstoffdioxid in der Umgebungsluft. Mit einem Messbereich von 0 bis 5 Vol.-% CO2 eignet er sich für die CO2-Warnung mit kompatiblen tragbaren Dräger® Gaswarngeräten. Die kompakte XXS-Bauform ermöglicht die Integration in Mehrgasmessgeräte und bietet eine wirtschaftliche Alternative zur Infrarotmesstechnik, wenn eine kurzfristige CO2-Warnfunktion benötigt wird.
Kohlenstoffdioxid von 0 bis 5 Vol.-% messen
Der XXS CO2 erfasst Kohlenstoffdioxid über einen Messbereich von 0 bis 5 Vol.-% CO2 bei einer Auflösung von 0,1 Vol.-%. Damit ermöglicht der Sensor die kontinuierliche Überwachung der CO2-Konzentration und unterstützt die frühzeitige Warnung vor gefährlich erhöhten Konzentrationen in der Umgebungsluft.
Elektrochemische Alternative zur IR-Technologie
Anders als viele CO2-Sensoren arbeitet der XXS CO2 nach einem elektrochemischen Messprinzip. Dadurch lässt sich die CO2-Messung in der besonders kompakten DrägerSensor® XXS Bauform realisieren. Dräger® positioniert den Sensor als kostengünstige Alternative zur IR-Technik für Anwendungen, bei denen insbesondere eine kurzfristige CO2-Warnfunktion im Vordergrund steht.
Kompakte XXS-Bauform mit guter Selektivität
Die kompakte Bauweise ermöglicht den platzsparenden Einsatz in tragbaren Dräger® Gaswarngeräten und die Kombination mit weiteren Sensoren innerhalb entsprechender Mehrgas-Konfigurationen. Der Sensor bietet dabei eine hohe Selektivität gegenüber Störgasen und ist speziell für CO2-Warnanwendungen ausgelegt.
Ansprechzeit und Sensorlebensdauer
Für den XXS CO2 gibt Dräger® eine Ansprechzeit t50 von maximal 30 Sekunden an. Die erwartete Sensorlebensdauer beträgt mehr als 1,25 Jahre. Damit ist der Sensor insbesondere auf Anwendungen ausgelegt, bei denen eine kompakte elektrochemische CO2-Warnlösung gefragt ist.
Für verschiedene Dräger® Gaswarngeräte
Der DrägerSensor® XXS CO2 6810889 ist für ausgewählte tragbare Gaswarngeräte der Dräger® Pac® und X-am® Familie geeignet. Dazu gehören unter anderem Pac® 8000 sowie X-am® 5000, X-am® 5600 und X-am® 8000. Die zulässige Sensorbestückung und Kombination mit weiteren Sensoren richtet sich nach dem jeweiligen Gasmessgerät.
Technische Daten:
Messgas: Kohlenstoffmonoxid CO2
Messprinzip: Elektrochemisch
Messbereich: 0 bis 5 Vol.-% CO2
Auflösung: 0,1 Vol.-%
Ansprechzeit T50: ≤ 30 Sekunden
Erwartete Sensorlebensdauer: > 1,25 Jahre
Garantie: 1 Jahre
Bauform: DrägerSensor® XXS
Kompatibel mit:
- Dräger® Pac® 8000
- Dräger® X-am® 5000
- Dräger® X-am® 5600
- Dräger® X-am® 5800
- Dräger® X-am® 8000
Details:
- Elektrochemischer DrägerSensor®
- Kompakte XXS-Bauform für tragbare Gaswarngeräte
- Für Messungen in luftähnlicher Umgebung ausgelegt
- Für kompatible Dräger® Pac® und X-am® Gasmessgeräte geeignet
- Für Einzelgas- und Mehrgas-Konfigurationen einsetzbar
- Original Dräger® Sensor
Einsatzbereiche:
- Wartung und Instandhaltung von Dräger® Gasmessgeräten
- Abwasserwirtschaft
- Lebensmittel- und Getränkeindustrie
- Brauereien
- Metallverarbeitung
- Petrochemische Industrie
- Berg- und Tunnelbau
- Schifffahrt und Transportwesen
- Stromerzeugung
- Arbeitssicherheit
Hersteller: Drägerwerk AG & Co. KGaA, Moislinger Allee 53-55, 23558 Lübeck, Deutschland, E-Mail: [email protected]
- Verwenden Sie den Dräger® XXS Sensor ausschließlich gemäß den Herstellerangaben und nur in dafür vorgesehenen und kompatiblen Dräger® Gasmessgeräten.
- Wählen Sie den Sensor entsprechend dem zu überwachenden Gas, dem erforderlichen Messbereich und der vorgesehenen Anwendung aus.
- Prüfen Sie Sensor und Kontakte vor dem Einbau auf Beschädigungen, Verschmutzungen, Korrosion oder andere erkennbare Mängel.
- Verwenden Sie keine beschädigten oder verunreinigten Sensoren, da die Messfunktion beeinträchtigt werden kann.
- Stellen Sie vor dem Ein- oder Ausbau sicher, dass das Gasmessgerät entsprechend den Herstellerangaben außer Betrieb genommen wurde.
- Berühren oder beschädigen Sie empfindliche Sensorbereiche und elektrische Kontakte nicht unnötig.
- Achten Sie beim Einbau auf die korrekte Position und den vollständigen Sitz des Sensors im Gasmessgerät.
- Verwenden Sie zum Ein- und Ausbau nur geeignete Werkzeuge und beachten Sie die Wartungs- und Servicevorgaben des Herstellers.
- Halten Sie Sensoröffnungen und Gaszutritte frei von Staub, Flüssigkeiten und anderen Verunreinigungen.
- Beachten Sie, dass elektrochemische Sensoren durch ungeeignete Umgebungsbedingungen, bestimmte Stoffe oder sehr hohe Gaskonzentrationen in ihrer Messfunktion beeinträchtigt werden können.
- Führen Sie nach einem Sensoraustausch die vom Hersteller vorgeschriebenen Einstellungen, Justierungen und Funktionsprüfungen durch, bevor das Gasmessgerät für sicherheitsrelevante Messungen eingesetzt wird.
- Beachten Sie die vorgeschriebenen Intervalle für Funktionsprüfung, Justierung, Kalibrierung und Wartung des jeweiligen Sensors und Gasmessgeräts.
- Verwenden Sie das Gasmessgerät bei Sensorfehlern, fehlgeschlagener Funktionsprüfung, nicht plausiblen Messwerten oder Fehlermeldungen nicht für sicherheitsrelevante Messungen.
- Beachten Sie die vom Hersteller angegebenen Betriebs-, Lager- und Umgebungsbedingungen des jeweiligen XXS Sensors.
- Setzen Sie den Sensor keinen Bedingungen außerhalb der zulässigen Temperatur-, Feuchte- oder Druckbereiche aus.
- Nehmen Sie keine eigenmächtigen Veränderungen, Reparaturen oder Manipulationen am Sensor vor.
- Wartungsarbeiten und der Austausch von Sensoren dürfen nur durch entsprechend unterwiesenes oder fachkundiges Personal durchgeführt werden.
- Lagern Sie Ersatzsensoren entsprechend den Herstellerangaben sauber, trocken und geschützt vor Beschädigungen und Verunreinigungen.
- Entsorgen Sie ausgetauschte oder verbrauchte Sensoren entsprechend den geltenden Vorschriften und den Herstellerangaben.
- Halten Sie Sensoren und demontierte Kleinteile außerhalb der Reichweite von Kindern und unbefugten Personen.
