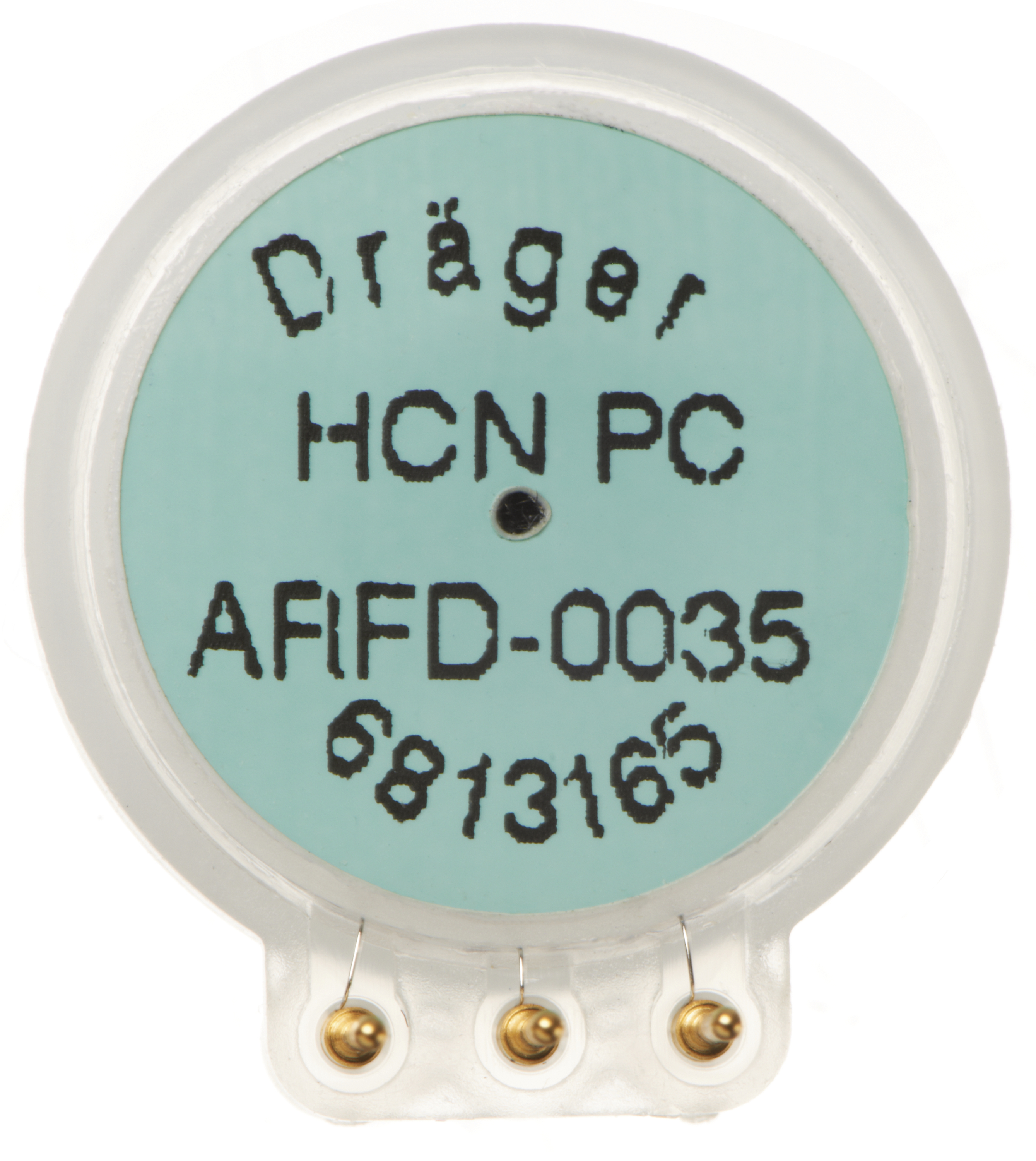

Dräger® XXS HCN PC Sensor 6813165 — Zuverlässige Blausäuremessung bei permanenten HCN-Konzentrationen
Der Dräger® XXS HCN PC Sensor 6813165 ist ein elektrochemischer Sensor zur Messung von Cyanwasserstoff (HCN), auch als Blausäure bezeichnet. Die PC-Ausführung ist speziell für Anwendungen ausgelegt, bei denen permanente HCN-Konzentrationen auftreten können. Mit einem Messbereich von 0 bis 50 ppm ermöglicht der Sensor die kontinuierliche Überwachung von Cyanwasserstoff mit kompatiblen Dräger® Gasmessgeräten.
PC-Ausführung für permanente HCN-Konzentrationen
Der entscheidende Unterschied zum Dräger® XXS HCN 6810887 liegt in der Auslegung für permanente Konzentrationen. Die PC-Variante ist für Einsatzbedingungen vorgesehen, bei denen Cyanwasserstoff nicht nur kurzfristig auftritt, sondern dauerhaft in der zu überwachenden Atmosphäre vorhanden sein kann. Dadurch eignet sich der Sensor besonders für entsprechende industrielle Prozesse und Arbeitsbereiche.
Cyanwasserstoff von 0 bis 50 ppm überwachen
Der XXS HCN PC deckt einen Messbereich von 0 bis 50 ppm HCN ab. Mit einer Auflösung von 0,1 ppm können auch niedrige Cyanwasserstoffkonzentrationen differenziert dargestellt werden. In Verbindung mit einem kompatiblen Gaswarngerät ermöglicht der Sensor die kontinuierliche Überwachung der Umgebungsluft und eine Warnung entsprechend der eingestellten Alarmschwellen.
Elektrochemische XXS-Sensortechnologie
Die kompakte DrägerSensor® XXS Bauform ermöglicht die Integration des HCN-PC-Sensors in kompatible tragbare Dräger® Gasmessgeräte. Abhängig von der jeweiligen Geräteplattform kann der Sensor mit weiteren Sensoren kombiniert werden, sodass sich das Gasmessgerät gezielt auf die vorhandenen Gasgefahren konfigurieren lässt.
Für ausgewählte Dräger® Gasmessgeräte
Der DrägerSensor® XXS HCN PC 6813165 ist für ausgewählte Dräger® Gaswarngeräte vorgesehen. Bei der Konfiguration sind die für das jeweilige Gerät freigegebenen Sensorbestückungen und Sensorkombinationen zu beachten.
Technische Daten:
Messgas: Cyanwasserstoff (Blausäure) HCN
Messprinzip: Elektrochemisch
Messbereich: 0 bis 50 ppm HCN
Auflösung: 0,1 ppm
Ansprechzeit T50: ≤ 10 Sekunden
Erwartete Sensorlebensdauer: > 1,5 Jahre
Garantie: 1 Jahre
Bauform: DrägerSensor® XXS
Kompatibel mit:
- Dräger® X-am® 5000
- Dräger® X-am® 5600
- Dräger® X-am® 5800
- Dräger® X-am® 8000
Details:
- Elektrochemischer DrägerSensor®
- Kompakte XXS-Bauform für tragbare Gaswarngeräte
- Für Messungen in luftähnlicher Umgebung ausgelegt
- Für kompatible Dräger® Pac® und X-am® Gasmessgeräte geeignet
- Für Einzelgas- und Mehrgas-Konfigurationen einsetzbar
- Original Dräger® Sensor
Einsatzbereiche:
- Wartung und Instandhaltung von Dräger® Gasmessgeräten
- Chemische Industrie
- Metallverarbeitung und Galvanik
- Kunststoffverarbeitung
- Industrielle Produktionsprozesse
- Wartung und Instandhaltung
- Arbeitssicherheit
Hersteller: Drägerwerk AG & Co. KGaA, Moislinger Allee 53-55, 23558 Lübeck, Deutschland, E-Mail: [email protected]
- Verwenden Sie den Dräger® XXS Sensor ausschließlich gemäß den Herstellerangaben und nur in dafür vorgesehenen und kompatiblen Dräger® Gasmessgeräten.
- Wählen Sie den Sensor entsprechend dem zu überwachenden Gas, dem erforderlichen Messbereich und der vorgesehenen Anwendung aus.
- Prüfen Sie Sensor und Kontakte vor dem Einbau auf Beschädigungen, Verschmutzungen, Korrosion oder andere erkennbare Mängel.
- Verwenden Sie keine beschädigten oder verunreinigten Sensoren, da die Messfunktion beeinträchtigt werden kann.
- Stellen Sie vor dem Ein- oder Ausbau sicher, dass das Gasmessgerät entsprechend den Herstellerangaben außer Betrieb genommen wurde.
- Berühren oder beschädigen Sie empfindliche Sensorbereiche und elektrische Kontakte nicht unnötig.
- Achten Sie beim Einbau auf die korrekte Position und den vollständigen Sitz des Sensors im Gasmessgerät.
- Verwenden Sie zum Ein- und Ausbau nur geeignete Werkzeuge und beachten Sie die Wartungs- und Servicevorgaben des Herstellers.
- Halten Sie Sensoröffnungen und Gaszutritte frei von Staub, Flüssigkeiten und anderen Verunreinigungen.
- Beachten Sie, dass elektrochemische Sensoren durch ungeeignete Umgebungsbedingungen, bestimmte Stoffe oder sehr hohe Gaskonzentrationen in ihrer Messfunktion beeinträchtigt werden können.
- Führen Sie nach einem Sensoraustausch die vom Hersteller vorgeschriebenen Einstellungen, Justierungen und Funktionsprüfungen durch, bevor das Gasmessgerät für sicherheitsrelevante Messungen eingesetzt wird.
- Beachten Sie die vorgeschriebenen Intervalle für Funktionsprüfung, Justierung, Kalibrierung und Wartung des jeweiligen Sensors und Gasmessgeräts.
- Verwenden Sie das Gasmessgerät bei Sensorfehlern, fehlgeschlagener Funktionsprüfung, nicht plausiblen Messwerten oder Fehlermeldungen nicht für sicherheitsrelevante Messungen.
- Beachten Sie die vom Hersteller angegebenen Betriebs-, Lager- und Umgebungsbedingungen des jeweiligen XXS Sensors.
- Setzen Sie den Sensor keinen Bedingungen außerhalb der zulässigen Temperatur-, Feuchte- oder Druckbereiche aus.
- Nehmen Sie keine eigenmächtigen Veränderungen, Reparaturen oder Manipulationen am Sensor vor.
- Wartungsarbeiten und der Austausch von Sensoren dürfen nur durch entsprechend unterwiesenes oder fachkundiges Personal durchgeführt werden.
- Lagern Sie Ersatzsensoren entsprechend den Herstellerangaben sauber, trocken und geschützt vor Beschädigungen und Verunreinigungen.
- Entsorgen Sie ausgetauschte oder verbrauchte Sensoren entsprechend den geltenden Vorschriften und den Herstellerangaben.
- Halten Sie Sensoren und demontierte Kleinteile außerhalb der Reichweite von Kindern und unbefugten Personen.
