Dräger® XXS Odorant Sensor 6812535, THT, Merkaptane und andere Schwefelverbindungen, 0 bis 40 ppm, Elektrochemischer Sensor, Für Dräger® Gasmessgeräte
zurück

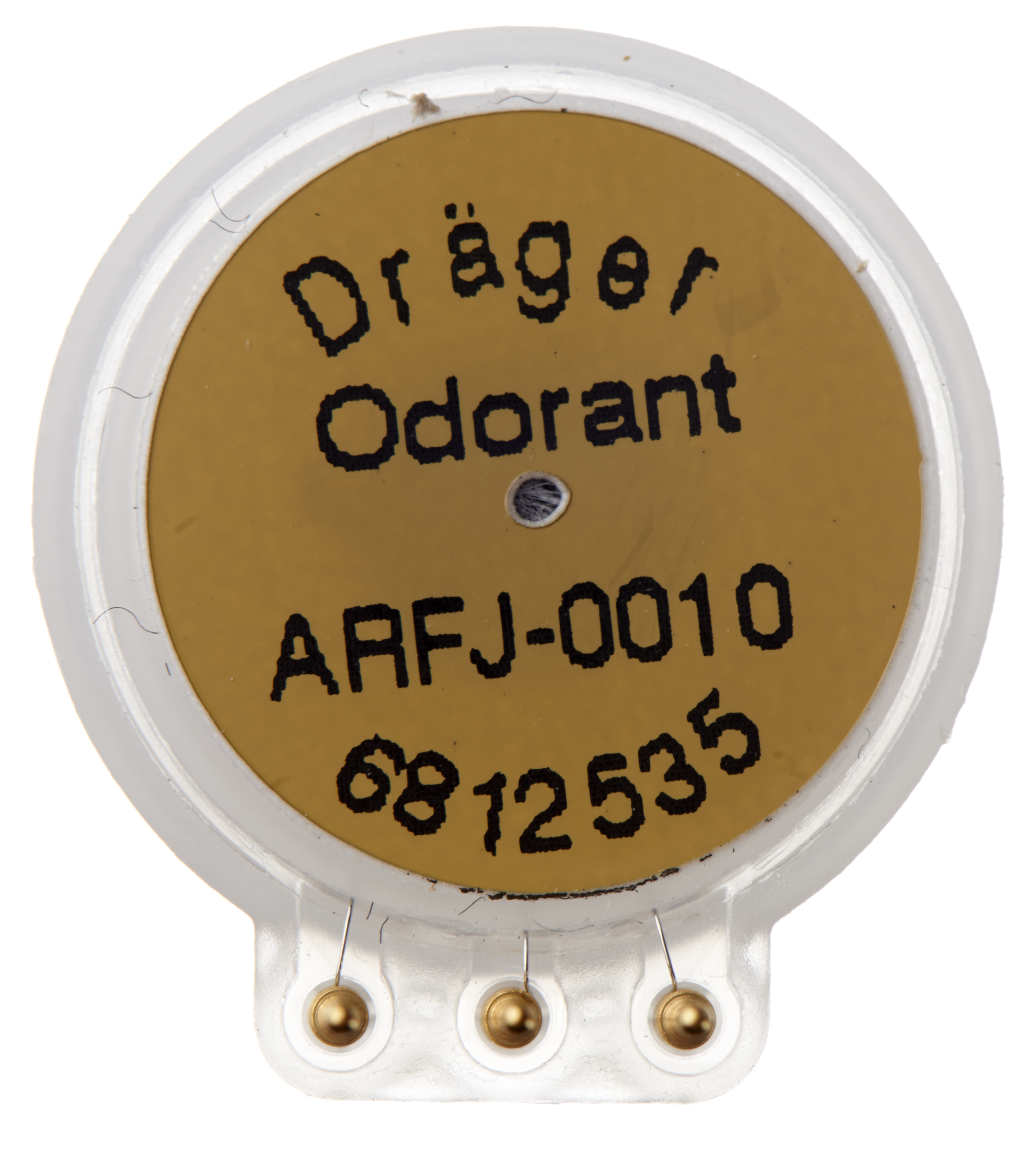

Dräger® XXS Odorant Sensor 6812535 — Zuverlässige Messung von THT, Merkaptanen und Schwefelverbindungen
Der Dräger® XXS Odorant Sensor 6812535 ist ein elektrochemischer Sensor zur Messung von Odoriermitteln und schwefelhaltigen Verbindungen. Er eignet sich insbesondere zur Detektion von Tetrahydrothiophen (THT), verschiedenen Merkaptanen und weiteren Schwefelverbindungen. Damit ist der kompakte DrägerSensor® speziell für Anwendungen ausgelegt, bei denen Odoriermittel beispielsweise in der Gasversorgung überwacht werden müssen.
THT, Merkaptane und weitere Schwefelverbindungen messen
Der XXS Odorant ist nicht auf einen einzelnen Stoff beschränkt. Neben Tetrahydrothiophen kann der Sensor verschiedene Merkaptane und weitere schwefelhaltige Verbindungen erfassen. Die Empfindlichkeit und der nutzbare Messbereich unterscheiden sich abhängig vom jeweiligen Zielgas. Für THT reicht der Messbereich bis 40 ppm.
Speziell für Odoriermittel entwickelt
Brenngase wie Erdgas sind von Natur aus weitgehend geruchlos und werden deshalb mit intensiv riechenden Substanzen odoriert. Der XXS Odorant ermöglicht die messtechnische Erfassung entsprechender schwefelhaltiger Odoriermittel und eignet sich damit besonders für Anwendungen in der Gasversorgung sowie für Kontroll- und Wartungsarbeiten an gasführenden Anlagen.
Elektrochemische XXS-Sensortechnologie
Der Sensor arbeitet nach dem elektrochemischen Messprinzip und verbindet die Detektion verschiedener schwefelhaltiger Verbindungen mit der kompakten DrägerSensor® XXS Bauform. Dadurch lässt er sich in kompatible tragbare Dräger® Gasmessgeräte integrieren und für mobile Messaufgaben einsetzen.
Technische Daten:
Messgas: THT, Merkaptane und weitere Schwefelverbindungen THT
Messprinzip: Elektrochemisch
Messbereich: 0 bis 40 ppm THT
Auflösung: 0,5 ppm
Ansprechzeit T90: ≤ 90 Sekunden
Erwartete Sensorlebensdauer: > 2 Jahre
Garantie: 1 Jahre
Bauform: DrägerSensor® XXS
Kompatibel mit:
- Dräger® X-am® 5000
- Dräger® X-am® 5600
- Dräger® X-am® 5800
- Dräger® X-am® 8000
Details:
- Elektrochemischer DrägerSensor®
- Kompakte XXS-Bauform für tragbare Gaswarngeräte
- Für Messungen in luftähnlicher Umgebung ausgelegt
- Für kompatible Dräger® Pac® und X-am® Gasmessgeräte geeignet
- Für Einzelgas- und Mehrgas-Konfigurationen einsetzbar
- Original Dräger® Sensor
Einsatzbereiche:
- Wartung und Instandhaltung von Dräger® Gasmessgeräten
- Erdgas- und Gasversorgung
- Messung von Tetrahydrothiophen THT
- Messung von Merkaptanen
- Überwachung schwefelhaltiger Verbindungen
- Gasverteilungsanlagen und Gasnetze
- Wartung und Instandhaltung gasführender Anlagen
- Arbeitssicherheit
Angaben zur Produktsicherheit:
Hersteller: Drägerwerk AG & Co. KGaA, Moislinger Allee 53-55, 23558 Lübeck, Deutschland, E-Mail: [email protected]
Hersteller: Drägerwerk AG & Co. KGaA, Moislinger Allee 53-55, 23558 Lübeck, Deutschland, E-Mail: [email protected]
Produktsicherheitshinweise:
- Verwenden Sie den Dräger® XXS Sensor ausschließlich gemäß den Herstellerangaben und nur in dafür vorgesehenen und kompatiblen Dräger® Gasmessgeräten.
- Wählen Sie den Sensor entsprechend dem zu überwachenden Gas, dem erforderlichen Messbereich und der vorgesehenen Anwendung aus.
- Prüfen Sie Sensor und Kontakte vor dem Einbau auf Beschädigungen, Verschmutzungen, Korrosion oder andere erkennbare Mängel.
- Verwenden Sie keine beschädigten oder verunreinigten Sensoren, da die Messfunktion beeinträchtigt werden kann.
- Stellen Sie vor dem Ein- oder Ausbau sicher, dass das Gasmessgerät entsprechend den Herstellerangaben außer Betrieb genommen wurde.
- Berühren oder beschädigen Sie empfindliche Sensorbereiche und elektrische Kontakte nicht unnötig.
- Achten Sie beim Einbau auf die korrekte Position und den vollständigen Sitz des Sensors im Gasmessgerät.
- Verwenden Sie zum Ein- und Ausbau nur geeignete Werkzeuge und beachten Sie die Wartungs- und Servicevorgaben des Herstellers.
- Halten Sie Sensoröffnungen und Gaszutritte frei von Staub, Flüssigkeiten und anderen Verunreinigungen.
- Beachten Sie, dass elektrochemische Sensoren durch ungeeignete Umgebungsbedingungen, bestimmte Stoffe oder sehr hohe Gaskonzentrationen in ihrer Messfunktion beeinträchtigt werden können.
- Führen Sie nach einem Sensoraustausch die vom Hersteller vorgeschriebenen Einstellungen, Justierungen und Funktionsprüfungen durch, bevor das Gasmessgerät für sicherheitsrelevante Messungen eingesetzt wird.
- Beachten Sie die vorgeschriebenen Intervalle für Funktionsprüfung, Justierung, Kalibrierung und Wartung des jeweiligen Sensors und Gasmessgeräts.
- Verwenden Sie das Gasmessgerät bei Sensorfehlern, fehlgeschlagener Funktionsprüfung, nicht plausiblen Messwerten oder Fehlermeldungen nicht für sicherheitsrelevante Messungen.
- Beachten Sie die vom Hersteller angegebenen Betriebs-, Lager- und Umgebungsbedingungen des jeweiligen XXS Sensors.
- Setzen Sie den Sensor keinen Bedingungen außerhalb der zulässigen Temperatur-, Feuchte- oder Druckbereiche aus.
- Nehmen Sie keine eigenmächtigen Veränderungen, Reparaturen oder Manipulationen am Sensor vor.
- Wartungsarbeiten und der Austausch von Sensoren dürfen nur durch entsprechend unterwiesenes oder fachkundiges Personal durchgeführt werden.
- Lagern Sie Ersatzsensoren entsprechend den Herstellerangaben sauber, trocken und geschützt vor Beschädigungen und Verunreinigungen.
- Entsorgen Sie ausgetauschte oder verbrauchte Sensoren entsprechend den geltenden Vorschriften und den Herstellerangaben.
- Halten Sie Sensoren und demontierte Kleinteile außerhalb der Reichweite von Kindern und unbefugten Personen.
