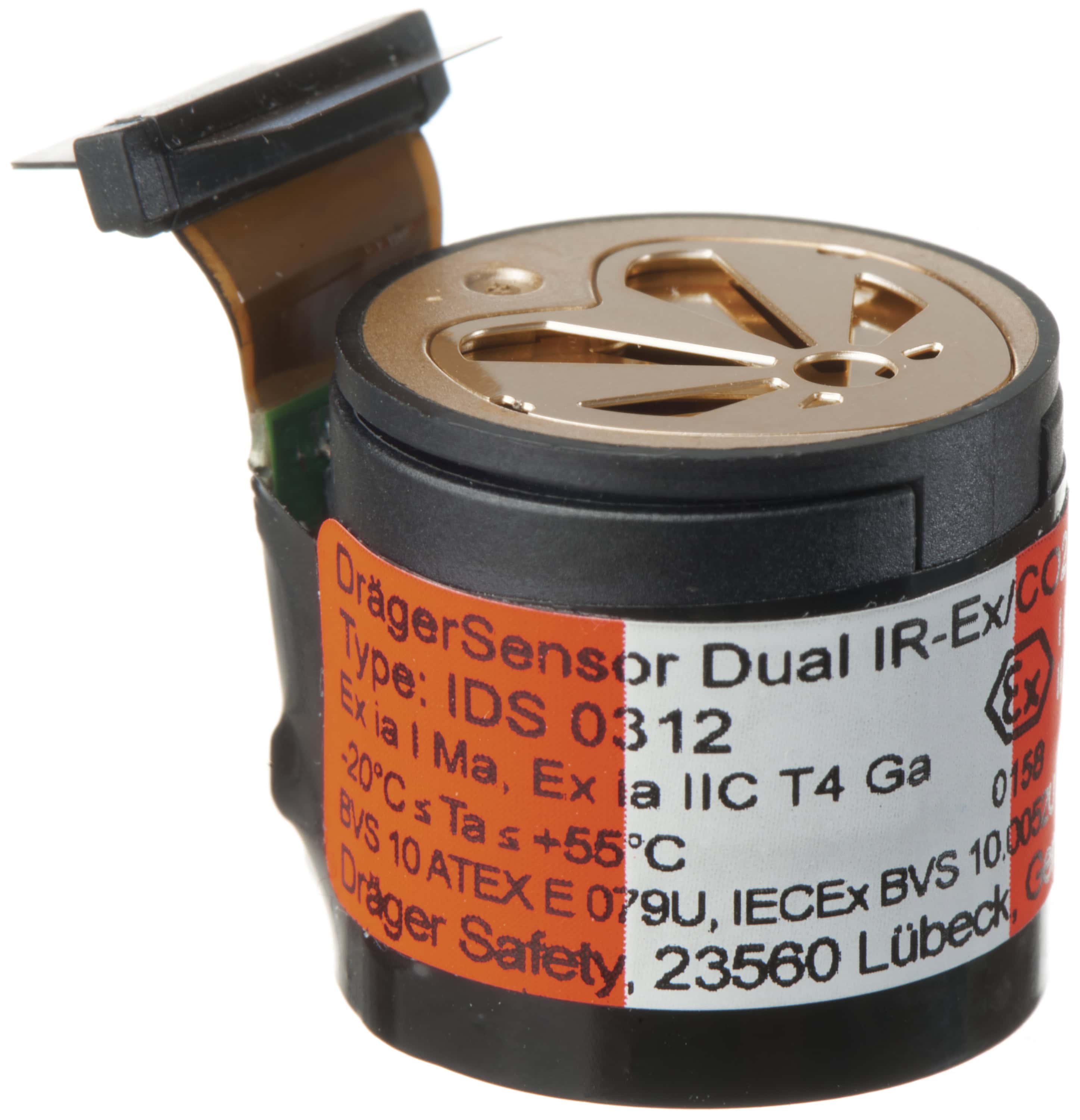

Dräger® Dual IR Ex/CO2 ES Sensor 6851880 — Ex- und CO2-Messung mit einem Infrarotsensor
Der DrägerSensor® Dual IR Ex/CO2 ES 6851880 kombiniert die Messung brennbarer Gase und Dämpfe mit der Überwachung von Kohlenstoffdioxid in einem einzigen Infrarotsensor. Der Ex-Kanal erfasst Konzentrationen von 0 bis 100 % UEG und ermöglicht abhängig vom Zielgas auch Messungen bis 100 Vol.-%. Gleichzeitig misst der zweite Kanal CO2 bis 5 Vol.-%. Damit lassen sich zwei relevante Gasgefahren mit nur einem Sensorsteckplatz überwachen.
Zwei Messkanäle in einem Sensor
Der Dual IR Ex/CO2 ES vereint einen IR-Ex- und einen IR-CO2-Messkanal. Dadurch können brennbare Kohlenwasserstoffe und Kohlenstoffdioxid gleichzeitig erfasst werden. Die Kombination beider Messfunktionen in einem Sensor spart Sensorsteckplätze und ermöglicht eine flexible Konfiguration kompatibler Dräger® Mehrgasmessgeräte.
Brennbare Gase und Dämpfe zuverlässig überwachen
Der Ex-Kanal misst brennbare Gase und Dämpfe im Bereich von 0 bis 100 % UEG. Abhängig vom ausgewählten Zielgas sind zusätzlich Messungen bis 100 Vol.-% möglich. Neben Methan unterstützt Dräger® zahlreiche weitere Gas- und Dampfdatensätze, sodass der Sensor an unterschiedliche industrielle Anwendungen angepasst werden kann.
Präzise CO2-Messung bis 5 Vol.-%
Der separate CO2-Kanal besitzt einen Messbereich bis 5 Vol.-% Kohlenstoffdioxid. Damit unterscheidet sich die ES-Ausführung deutlich vom Dual IR Ex/CO2 HC 6800276, dessen CO2-Kanal speziell für hohe Konzentrationen bis 100 Vol.-% ausgelegt ist. Der ES-Sensor bietet dagegen eine feinere Auflösung für niedrigere CO2-Konzentrationen.
Vergiftungsresistente Infrarot-Technologie
Das Infrarot-Messprinzip arbeitet ohne katalytische Verbrennung. Dadurch ist der Sensor vergiftungsresistent gegenüber silikon- oder schwefelhaltigen Stoffen, die katalytische Ex-Sensoren beeinträchtigen können. Die hohe Langzeitstabilität und der geringe Wartungsbedarf unterstützen einen zuverlässigen Einsatz unter anspruchsvollen industriellen Bedingungen.
Lange Sensorlebensdauer
Dräger® gibt für den Dual IR Ex/CO2 ES eine erwartete Lebensdauer von mehr als fünf Jahren an. Die driftarme IR-Technologie und die hohe Widerstandsfähigkeit gegenüber typischen Sensorgiften machen den Sensor besonders für langfristige und regelmäßig wiederkehrende Messaufgaben geeignet.
Technische Daten:
Messgas: Methan CH4 / Kohlenstoffdioxid CO2
Messprinzip: Infrarot
Messbereich: 0 bis 100 % UEG/0 bis 100 Vol% (abhängig vom jeweiligen Zielgas), 0 bis 5 Vol% CO2
Auflösung: 1 % UEG für IR Ex 0,01 Vol% CO2 oder 50 ppm CO2 für IR CO2 (abhängig vom Messbereich)
Ansprechzeit X-am® 5600: Diffusionsbetrieb (t50) ≤ 12 Sekunden, Diffusionsbetrieb (t90) ≤ 40 Sekunden, Pumpenbetrieb (t50) ≤ 8 Sekunden, Pumpenbetrieb (t90) ≤ 13 Sekunden
Anprechzeit X-am® 8000: Diffusionsbetrieb (t50) ≤ 14 Sekunden, Diffusionsbetrieb (t90) ≤ 57 Sekunden, Pumpenbetrieb (t50) ≤ 10 Sekundeen, Pumpenbetrieb (t90) ≤ 15 Sekunden
Erwartete Sensorlebensdauer: > 5 Jahre
Garantie: 5 Jahre
Bauform: DrägerSensor® Dual IR
Kompatibel mit:
- Dräger® X-am® 5600
- Dräger® X-am® 8000
Details:
- Dual-Infrarotsensor für brennbare Gase und Kohlenstoffdioxid
- Zwei Messkanäle in einem Sensor
- Vergiftungsresistente Infrarot-Messtechnik
- Hohe Langzeitstabilität und geringer Wartungsaufwand
- Für kompatible X-am® Gasmessgeräte geeignet
- Für Mehrgas-Konfigurationen einsetzbar
- Original Dräger® Sensor
Einsatzbereiche:
- Überwachung brennbarer Gase und Dämpfe
- Explosionsschutz und UEG-Überwachung
- Kohlenstoffdioxidüberwachung
- Persönliche Gasüberwachung
- Freimessungen mit entsprechend ausgestattetem Gasmessgerät
- Chemische und petrochemische Industrie
- Öl- und Gasindustrie
- Raffinerien
- Industrielle Produktionsanlagen
- Abwasser- und Entsorgungswirtschaft
Hersteller: Drägerwerk AG & Co. KGaA, Moislinger Allee 53-55, 23558 Lübeck, Deutschland, E-Mail: [email protected]
- Verwenden Sie den Dräger® Dual IR Ex/CO2 ES Sensor ausschließlich gemäß den Herstellerangaben und nur in dafür vorgesehenen und kompatiblen Dräger® Gasmessgeräten.
- Der Sensor ist für die Messung von Methan (CH4) und Kohlenstoffdioxid (CO2) vorgesehen. Verwenden Sie ihn nur innerhalb der vorgesehenen Messbereiche von 0 bis 100 Vol.-% Ex und 0 bis 100 Vol.-% CO2.
- Prüfen Sie Sensor, Kontakte und angrenzende Komponenten vor dem Einbau auf Beschädigungen, Verschmutzungen, Korrosion oder andere erkennbare Mängel.
- Verwenden Sie keine beschädigten oder verunreinigten Sensoren, da die Messfunktion und Zuverlässigkeit des Gasmessgeräts beeinträchtigt werden können.
- Stellen Sie vor dem Ein- oder Ausbau sicher, dass das Gasmessgerät entsprechend den Herstellerangaben außer Betrieb genommen wurde.
- Achten Sie beim Einbau auf die korrekte Position und den vollständigen Sitz des Sensors im Gasmessgerät.
- Halten Sie Sensoröffnungen und Gaszutritte frei von Staub, Flüssigkeiten, Öl und anderen Verunreinigungen.
- Beachten Sie die vom Hersteller angegebenen Betriebs-, Temperatur-, Feuchte-, Druck- und Umgebungsbedingungen des Infrarotsensors.
- Führen Sie nach dem Einbau oder Austausch des Sensors die vom Hersteller vorgeschriebenen Einstellungen, Justierungen und Funktionsprüfungen durch.
- Beachten Sie die vorgeschriebenen Intervalle für Funktionsprüfung, Justierung, Kalibrierung und Wartung des Sensors und des verwendeten Gasmessgeräts.
- Verwenden Sie das Gasmessgerät bei Sensorfehlern, fehlgeschlagenen Funktionsprüfungen, nicht plausiblen Messwerten oder Fehlermeldungen nicht für sicherheitsrelevante Messungen.
- Beachten Sie bei hohen Methankonzentrationen die Brand- und Explosionsgefahr und vermeiden Sie Zündquellen, offene Flammen und unzulässig heiße Oberflächen im Gefahrenbereich.
- Beachten Sie, dass hohe CO2-Konzentrationen eine erhebliche Gesundheits- und Erstickungsgefahr darstellen können. Betreten Sie gefährdete Bereiche nur unter Einhaltung der vorgeschriebenen Schutzmaßnahmen.
- Berücksichtigen Sie bei der Beurteilung der Atmosphäre, dass die Messung von Methan und CO2 eine gegebenenfalls erforderliche separate Sauerstoffmessung nicht ersetzt.
- Beachten Sie bei Messungen in explosionsgefährdeten Bereichen die für das Gasmessgerät, den Sensor und das verwendete Zubehör geltenden Ex-Zulassungen und Sicherheitsvorgaben.
- Beachten Sie alle optischen, akustischen und Vibrationsalarme des verwendeten Gasmessgeräts und halten Sie die betrieblich festgelegten Maßnahmen bei einem Gasalarm ein.
- Nehmen Sie keine eigenmächtigen Veränderungen, Reparaturen oder Manipulationen am Sensor vor.
- Wartungsarbeiten und der Austausch des Sensors dürfen nur durch entsprechend unterwiesenes oder fachkundiges Personal durchgeführt werden.
- Lagern Sie Ersatzsensoren entsprechend den Herstellerangaben sauber, trocken und geschützt vor Beschädigungen und Verunreinigungen.
- Entsorgen Sie ausgetauschte oder verbrauchte Sensoren entsprechend den geltenden Vorschriften und Herstellerangaben.
- Halten Sie Sensoren und demontierte Kleinteile außerhalb der Reichweite von Kindern und unbefugten Personen.
